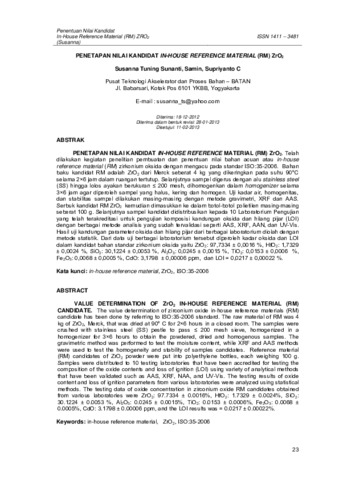

PENETAPAN NILAI KANDIDAT IN-HOUSE REFERENCE MATERIAL (RM) ZrO2

ABSTRAK
PENETAPAN NILAI KANDIDAT IN-HOUSE REFERENCE MATERIAL (RM) ZrO2. Telah
dilakukan kegiatan penelitian pembuatan dan penentuan nilai bahan acuan atau in-house
reference material (RM) zirkonium oksida dengan mengacu pada standar ISO:35-2006. Bahan
baku kandidat RM adalah ZrO2 dari Merck seberat 4 kg yang dikeringkan pada suhu 90°C
selama 2×6 jam dalam ruangan tertutup. Selanjutnya sampel digerus dengan alu stainless steel
(SS) hingga lolos ayakan berukuran ≤ 200 mesh, dihomogenkan dalam homogenizer selama
3×6 jam agar diperoleh sampel yang halus, kering dan homogen. Uji kadar air, homogenitas,
dan stabilitas sampel dilakukan masing-masing dengan metode gravimetri, XRF dan AAS.
Serbuk kandidat RM ZrO2 kemudian dimasukkan ke dalam botol-botol polietilen masing-masing
seberat 100 g. Selanjutnya sampel kandidat didistribusikan kepada 10 Laboratorium Pengujian
yang telah terakreditasi untuk pengujian komposisi kandungan oksida dan hilang pijar (LOI)
dengan berbagai metode analisis yang sudah tervalidasi seperti AAS, XRF, AAN, dan UV-Vis.
Hasil uji kandungan parameter oksida dan hilang pijar dari berbagai laboratorium diolah dengan
metode statistik. Dari data uji berbagai laboratorium tersebut diperoleh kadar oksida dan LOI
dalam kandidat bahan standar zirkonium oksida yaitu ZrO2: 97,7334 ± 0,0016 %, HfO2: 1,7329
± 0,0024 %, SiO2: 30,1224 ± 0,0053 %, Al2O3: 0,0245 ± 0,0015 %, TiO2: 0,0153 ± 0,0006 %,
Fe2O3: 0,0068 ± 0,0005 %, CdO: 3,1798 ± 0,00006 ppm, dan LOI = 0,0217 ± 0,00022 %.
Kata kunci: in-house reference material, ZrO2, ISO:35-2006
