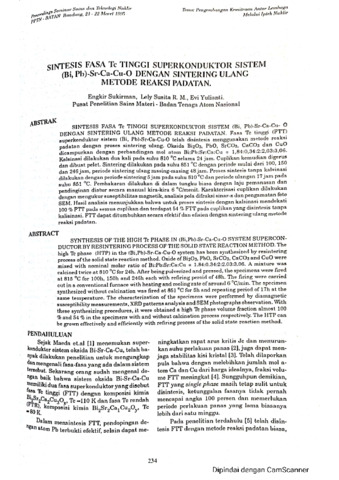

Sintesis fasa Tc tinggi superkonduktor sistem (BI,PB)-SR-CA-CU-O dengan sintering ulang metode reaksi padatan

Fasa Tc tinggi (FTT)superkonduktor sistem (Bi, Pb)-Sr-CaCu-O telah disintesis menggunakan metode reaksi padatan dengan proses sintering ulang. Oksida Bi₂O₃. PbO, SrCO₃. CaCO₃ dan CuO dicampurkan dengan perbandingan mol atom Bi:Pb:Sr:Ca:Cu = 1,84:0,34:2:2,03:3,06.Kalsinasi dilakukan dua kali pada suhu 810 °C selama 24 jam. Cuplikan kemudian digerus dan dibuat pelet. Sintering dilakukan pada suhu 851 °C dengan periode mulai dari 100, 150 dan 246 jam, periode sintering ulang masing-masing 48 jam. Proses sintesis tanpa kalsinasi dilakukan dengan periode sintering 5 jam pada suhu 810 °C dan periode ulangan 17 jam pada suhu 851 °C. Pembakaran dilakukan di dalam tungku biasa dengan laju pemanasan dan pendinginan diatur secara manual kira-kira 6 °C /menit. Karakterisasi cuplikan dilakukan dengan mengukur suseptibilitas magnetik, analisis pola difraksi sinar-x dan pengamatan foto SEM. Hasil analisis menunjukkan bahwa untuk proses sintesis dengan kalsinasi mendekati 100 % FTT pada semua cuplikan dan terdapat 54 % FIT pada cuplikan yang disintesis tanpa kalsinasi. FTT da pat ditumbuhkan secara efektif dan efisien dengan sintering ulang metode reaksi padatan.
