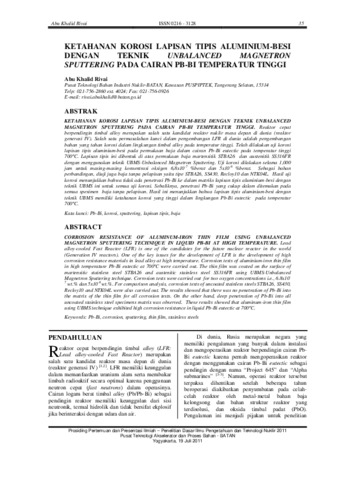

KETAHANAN KOROSI LAPISAN TIPIS ALUMINIUM-BESI DENGAN TEKNIK UNBALANCED MAGNETRON SPUTTERING PADA CAIRAN PB-BI TEMPERATUR TINGGI

KETAHANAN KOROSI LAPISAN TIPIS ALUMINIUM-BESI DENGAN TEKNIK UNBALANCED
MAGNETRON SPUTTERING PADA CAIRAN PB-BI TEMPERATUR TINGGI. Reaktor cepat
berpendingin timbal alloy merupakan salah satu kandidat reaktor nuklir masa depan di dunia (reaktor
generasi IV). Salah satu permasalahan kunci dalam pengembangan LFR di dunia adalah pengembangan
bahan yang tahan korosi dalam lingkungan timbal alloy pada temperatur tinggi. Telah dilakukan uji korosi
lapisan tipis aluminium-besi pada permukaan baja dalam cairan Pb-Bi eutectic pada temperatur tinggi
700ºC. Lapisan tipis ini dibentuk di atas permukaan baja martensitik STBA26 dan austenitik SS316FR
dengan menggunakan teknik UBMS-Unbalanced Magnetron Sputtering. Uji korosi dilakukan selama 1,000
jam untuk masing-masing konsentrasi oksigen 6,8x10-7 %berat dan 5x10-6 %berat. Sebagai bahan
perbandingan, diuji juga baja tanpa pelapisan yaitu tipe STBA26, SS430, Recloy10 dan NTK04L. Hasil uji
korosi menunjukkan bahwa tidak ada penetrasi Pb-Bi ke dalam matriks lapisan tipis aluminium-besi dengan
teknik UBMS ini untuk semua uji korosi. Sebaliknya, penetrasi Pb-Bi yang cukup dalam ditemukan pada
semua spesimen baja tanpa pelapisan. Hasil ini menunjukkan bahwa lapisan tipis aluminium-besi dengan
teknik UBMS memiliki ketahanan korosi yang tinggi dalam lingkungan Pb-Bi eutectic pada temperatur
700ºC.
Kata kunci: Pb
