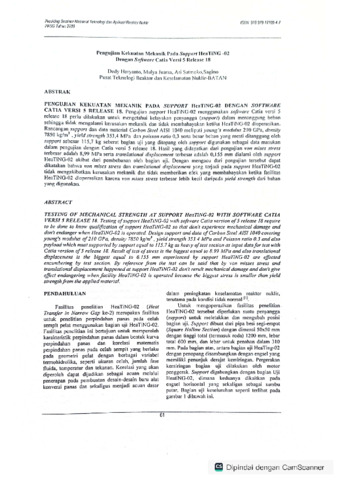

Pengujian kekuatan mekanik pada support HeaTiNG-02 dengan software Catia versi 5 Release 18

Pengujian kekuatan mekanik pada support HeaTiNG-02 dengan software Catia versi 5 Release 18. Pengujian support HeaTING-02 menggunakan software Catia versi 5 release 18 perlu dilakukan untuk mengetahui pelaporan penyangga (support) dalam memuat beban sehingga tidak mengalami kerusakan mekanik dan tidak membahayakan ketika PEMANASAN-02 dioperasikan. Rancangan support dan data material Carbon Steel AISI 1040 meliputi young's modulus 210 GPa, density 7850 kg/m³, yield strength 353,4 MPa dan poisson ratio 0,3 serta besar beban yang harus ditanggung oleh support sebesar 115,7 kg seberat bagian uji yang ditopang oleh support yang digunakan sebagai input data dalam pengujian dengan Catia versi 5 release 18. Hasil yang didapatkan dari pengujian von mises stress terbesar adalah 8,99 MPa serta translational displacement terbesar adalah 0,155 mm yang dialami oleh support HeatTiNG-02 akibat dari pembebanan oleh bagian uji. Dengan mengacu pada pengujian tersebut dapat dikatakan bahwa von mises stress dan translational displacement yang terjadi pada support HeaTING-02 tidak mengakibatkan kerusakan mekanik dan tidak memberikan efek yang membahayakan ketika fasilitas HeaTING-02 dioperasikan karena von mises stress terbesar lebih kecil daripada kekuatan luluh dari bahan yang digunakan.
