ANALISA PEMASANGAN KAPASITOR BANK DAN REAKTOR PADA JALUR 3 (BHC) RSG – GA. SIWABESSY

Indrakoesoema, Koes and Andriyanto, Yayan (2013) ANALISA PEMASANGAN KAPASITOR BANK DAN REAKTOR PADA JALUR 3 (BHC) RSG – GA. SIWABESSY. PROSIDING SEMINAR NASIONAL TEKNOLOGI DAN APLIKASI REAKTOR NUKLIR. pp. 66-75. ISSN 978-979-17109-8-5

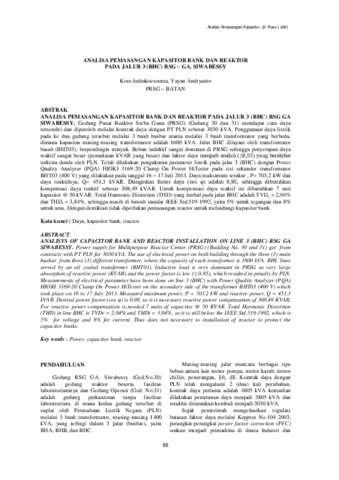

[thumbnail of 9_Koes_New.pdf]
Preview
Text
9_Koes_New.pdf

Download (882kB) | Preview

Abstract

ANALISA PEMASANGAN KAPASITOR BANK DAN REAKTOR PADA JALUR 3 (BHC) RSG GA SIWABESSY. Gedung Pusat Reaktor Serba Guna (PRSG) (Gedung 30 dan 31) mendapat catu daya tersendiri dan diperoleh melalui kontrak daya dengan PT PLN sebesar 3030 kVA. Penggunaan daya listrik pada ke dua gedung tersebut melalui 3 buah busbar utama melalui 3 buah transformator yang berbeda, dimana kapasitas masing-masing transformator adalah 1600 kVA. Jalur BHC dilayani oleh transformator basah (BHT03), berpendingin minyak. Beban induktif sangat dominan di PRSG sehingga penyerapan daya reaktif sangat besar (pemakaian kVAR yang besar) dan faktor daya menjadi rendah (≤0,85) yang berakibat terkena denda oleh PLN. Telah dilakukan pengukuran parameter listrik pada jalur 3 (BHC) dengan Power Quality Analyzer (PQA) HIOKI 3169-20 Clamp On Power HiTester pada sisi sekunder transformator BHT03 (400 V) yang dilakukan pada tanggal 16 – 17 Juli 2013. Daya maksimum terukur , P= 703,2 kW dan daya reaktifnya, Q= 451,3 kVAR. Diinginkan factor daya (cos φ) adalah 0,98, sehingga dibutuhkan kompensasi daya reaktif sebesar 308,49 kVAR. Untuk kompensasi daya reaktif ini dibutuhkan 7 unit kapasitor @ 50 kVAR. Total Harmonic Distortion (THD) yang timbul pada jalur BHC adalah TVDv = 2,04% dan THDi = 3,84%, sehingga masih di bawah standar IEEE Std.519-1992, yaitu 5% untuk tegangan dan 8% untuk arus. Dengan demikian tidak diperlukan pemasangan reactor untuk melindungi kapasitor bank.
Kata kunci : Daya, kapasitor bank, reactor.

Item Type: Article
Subjects: Taksonomi BATAN > Reaktor Nuklir > Teknologi Reaktor > Instrumentasi dan Kendali Reaktor
Taksonomi BATAN > Reaktor Nuklir > Teknologi Reaktor > Instrumentasi dan Kendali Reaktor
Divisions: BATAN > Pusat Reaktor Serba Guna
IPTEK > BATAN > Pusat Reaktor Serba Guna
Depositing User: Administrator Repository
Date Deposited: 15 May 2018 06:39
Last Modified: 31 May 2022 09:13
URI: https://karya.brin.go.id/id/eprint/1660
