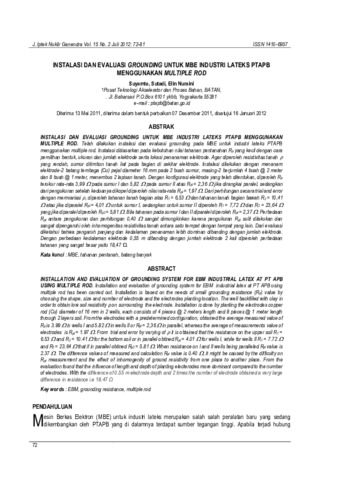

INSTALASI DAN EVALUASI GROUNDING UNTUK MBE INDUSTRI LATEKS PTAPB MENGGUNAKAN MULTIPLE ROD

INSTALASI DAN EVALUASI GROUNDING UNTUK MBE INDUSTRI LATEKS PTAPB MENGGUNAKAN MULTIPLE ROD. Telah dilakukan instalasi dan evaluasi grounding pada MBE untuk industri lateks PTAPB menggunakan multiple rod. Instalasi didasarkan pada kebutuhan nilai tahanan pentanahan Rp yang kecil dengan cara pemilihan bentuk, ukuran dan jumlah elektrode serta lokasi penanaman elektrode. Agar diperoleh resistivitas tanah  yang rendah, sumur ditimbun tanah liat pada bagian di sekitar elektrode. Instalasi dilakukan dengan menanam elektrode-2 batang tembaga (Cu) pejal diameter 16 mm pada 2 buah sumur, masing-2 berjumlah 4 buah @ 2 meter dan 8 buah @ 1 meter, menembus 2 lapisan tanah. Dengan konfigurasi elektrode yang telah ditentukan, diperoleh Rp terukur rata-rata 3,99  pada sumur I dan 5,82  pada sumur II atau Rpt = 2,36  jika dirangkai paralel, sedangkan dari pengukuran setelah keduanya dikopel diperoleh nilai rata-rata Rpt = 1,97 . Dari perhitungan secara trial and error dengan memvariasi , diperoleh tahanan tanah bagian atas R1 = 6,53  dan tahanan tanah bagian bawah R2 = 10,41  atau jika diparalel RpI = 4,01  untuk sumur I, sedangkan untuk sumur II diperoleh R1 = 7,72  dan R2 = 23,64  yang jika diparalel diperoleh Rp2 = 5,81 . Bila tahanan pada sumur I dan II diparalel diperoleh Rpt = 2,37 . Perbedaan Rpt antara pengukuran dan perhitungan 0,40  sangat dimungkinkan karena pengukuran Rpt sulit dilakukan dan sangat dipengaruhi oleh inhomogenitas resistivitas tanah antara satu tempat dengan tempat yang lain. Dari evaluasi diketahui bahwa pengaruh panjang dan kedalaman penanaman lebih dominan dibanding dengan jumlah elektrode. Dengan perbedaan kedalaman elektrode 0,55 m dibanding dengan jumlah elektrode 2 kali diperoleh perbedaan tahanan yang sangat besar yaitu 18,47 Ω.

Kata kunci : MBE, tahanan pentanah, batang banyak
