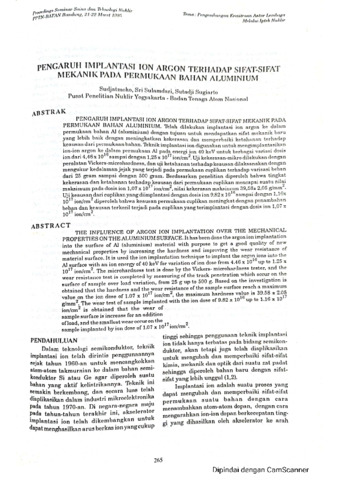

Pengaruh implantasi ion argon terhadap sifat-sifat mekanik pada permukaan bahan aluminium

Telah dilakukan implantasi ion argon ke dalam permukaan bahan Al (aluminium) dengan tujuan untuk mendapatkan sifat mekanik baru yang lebih baik dengan meningkatkan kekerasan dan memperbaiki ketahanan terhadap keausan dari permukaan bahan. Teknik implantasi ion digunakan untuk mengimplantasikan ion-ion argon ke dalam permukaan Al pada energi ion 40 keV untuk berbagai variasi dosis ion dari 4,46x 10¹⁶ sampai dengan 1,25 x 10¹⁷ ion/cm². Uji kekerasan-mikro dilakukan dengan peralatan Vickers-microhardness, dan uji ketahanan terhadap keausan dilaksanakan dengan mengukur kedalaman jejak yang terjadi pada permukaan cuplikan terhadap variasi beban dari 25 gram sampai dengan 500 gram. Berdasarkan penelitian diperoleh bahwa tingkat kekerasan dan ketahanan terhadap keausan dari permukaan cuplikan mencapai suatu nilai maksimum pada dosis ion 1,07 x 10¹⁷ ion/cm². nilai kekerasan maksimum 39.58± 2,05 g/mm² .Uji keausan dari cuplikan yang diimplantasi dengan dosis ion 9,82 x 10¹⁶ sampai dengan 1,16x 10¹⁷ ion/cm² diperoleh bahwa keausan permukaan cuplikan meningkat dengan penambahan beban dan keausan terkecil terjadi pada cuplikan yang terimplantasi dengan dosis ion 1,07 x 10¹⁷ ion/cm².
