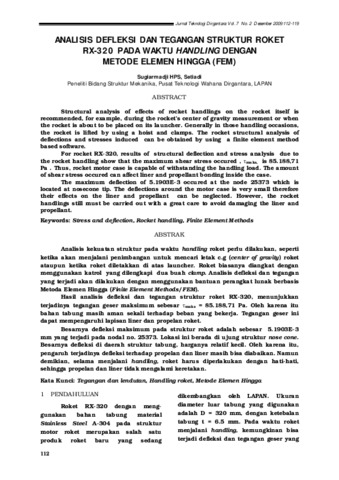

Analisis Defleksi Dan Tegangan Struktur Roket Rx-320 Pada Waktu Handling Dengan Metode Elemen Hingga (Fem)

Analisis kekuatan struktur pada waktu handling roket perlu dilakukan, seperti ketika akan menjalani penimbangan untuk mencari letak c.g ( center of gravity ) roket ataupun ketika roket diletakkan di atas launcher. Roket biasanya diangkat dengan menggunakan katrol yang dilengkapi dua buah clamp . Analisis defleksi dan tegangan yang terjadi akan dilakukan dengan mengg unakan bantuan perangkat lunak berbasis Metoda Elemen Hingga ( Finite Element Methods/ FEM ).
Hasil analisis defleksi dan tegangan struktur roket RX -320, menunjukkan terjadinya tegangan geser maksimum sebesar maks = 85.188,71 Pa. Oleh karena itu bahan tabu ng masih aman sekali terhadap beban yang bekerja. Tegangan geser ini dapat mempengaruhi lapisan liner dan propelan roket.
Besarnya defleksi maksimum pada struktur roket adalah sebesar 5.1903E -3 mm yang terjadi pada nodal no. 25373. Lokasi ini berada di uj ung struktur nose cone . Besarnya defleksi di daerah struktur tabung, harganya relatif kecil. Oleh karena itu, pengaruh terjadinya defleksi terhadap propelan dan liner masih bisa diabaikan. Namun demikian, selama menjalani handling , roket harus diperlakuka n dengan hati-hati, sehingga propelan dan liner tidak mengalami keretakan.
