MODIFIKASI SISTEM KONTROL ALIRAN FLUIDA PADA FASILITAS SISTEM RABBIT HIDRAULIK

Pranto Busono, PB and Sutrisno, Sutrisno and Rohidi, Rohidi and Royadi, Royadi and Saleh Hartaman, SH (2000) MODIFIKASI SISTEM KONTROL ALIRAN FLUIDA PADA FASILITAS SISTEM RABBIT HIDRAULIK. In: PROSIDING SEMINAR HASIL PENELITIAN P2TRR, PRSG - BATAN.

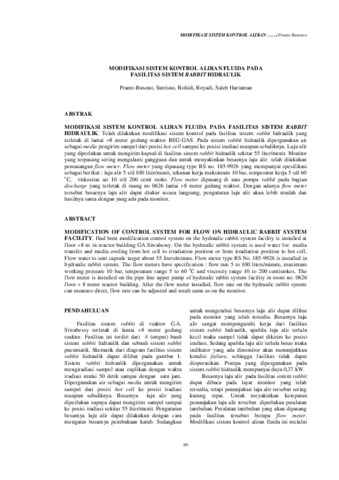

[thumbnail of 16 pranto busono.pdf]
Preview
Text
16 pranto busono.pdf

Download (620kB) | Preview

Abstract

MODIFIKASI SISTEM KONTROL ALIRAN FLUIDA PADA FASILITAS SISTEM RABBIT HIDRAULIK. Telah dilakukan modifikasi sistem kontrol pada fasilitas sistem rabbit hidraulik yang terletak di lantai +8 meter gedung reaktor RSG-GAS. Pada sistem rabbit hidraulik dipergunakan air sebagai media pengirim sampel dari posisi hot cell sampai ke posisi iradiasi maupun sebaliknya. Laju alir yang diperlukan untuk mengirim kapsul di fasilitas sistem rabbit hidraulik sekitar 55 liter/menit. Monitor yang terpasang sering mengalami gangguan dan untuk menyakinkan besarnya laju alir telah dilakukan pemasangan flow meter. Flow meter yang dipasang type RS no. 185-9926 yang mempunyai spesifikasi sebagai berikut : laju alir 5 s/d 100 liter/menit, tekanan kerja maksimum 10 bar, temperatur kerja 5 s/d 60 oC, viskositas air 10 s/d 200 centi stoke. Flow meter dipasang di atas pompa rabbit pada bagian discharge yang terletak di ruang no 0626 lantai +8 meter gedung reaktor. Dengan adanya flow meter tersebut besarnya laju alir dapat diukur secara langsung, pengaturan laju alir akan lebih mudah dan hasilnya sama dengan yang ada pada monitor.

ABSTRACT

MODIFICATION OF CONTROL SYSTEM FOR FLOW ON HIDRAULIC RABBIT SYSTEM FACILITY. Had been modification control system on the hydraulic rabbit system facility is installed at floor +8 m in reactor building GA.Siwabessy. On the hydraulic rabbit system is used water for media transfer and media cooling from hot cell to irradiation position or from irradiation position to hot cell. Flow water to sent capsule target about 55 liters/minute. Flow meter type RS No. 185-9926 is installed in hydraulic rabbit system. The flow meters have specification : flow rate 5 to 100 liters/minute, maximum working pressure 10 bar, temperature range 5 to 60 oC and viscosity range 10 to 200 centistokes. The flow meter is installed on the pipe line upper pump of hydraulic rabbit system facility in room no. 0626 floor + 8 meter reactor building. After the flow meter installed, flow rate on the hydraulic rabbit system can measure direct, flow rate can be adjusted and result same as on the monitor.
