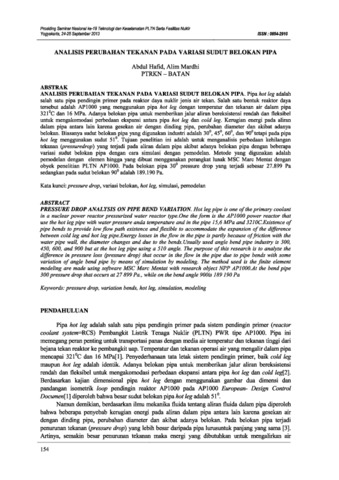

ANALISIS PERUBAHAN TEKANAN PADA VARIASI SUDUT BELOKAN PIPA

ABSTRAK
ANALISIS PERUBAHAN TEKANAN PADA VARIASI SUDUT BELOKAN PIPA. Pipa hot leg adalah
salah satu pipa pendingin primer pada reaktor daya nuklir jenis air tekan. Salah satu bentuk reaktor daya
tersebut adalah AP1000 yang menggunakan pipa hot leg dengan temperatur dan tekanan air dalam pipa
3210C dan 16 MPa. Adanya belokan pipa untuk memberikan jalur aliran bereksistensi rendah dan fleksibel
untuk mengakomodasi perbedaan ekspansi antara pipa hot leg dan cold leg. Kerugian energi pada aliran
dalam pipa antara lain karena gesekan air dengan dinding pipa, perubahan diameter dan akibat adanya
belokan. Biasanya sudut belokan pipa yang digunakan industri adalah 300
, 450
, 600
, dan 900 tetapi pada pipa
hot leg menggunakan sudut 510
. Tujuan penelitian ini adalah untuk menganalisis perbedaan kehilangan
tekanan (pressuredrop) yang terjadi pada aliran dalam pipa akibat adanya belokan pipa dengan beberapa
variasi sudut belokan pipa dengan cara simulasi dengan pemodelan. Metode yang digunakan adalah
pemodelan dengan elemen hingga yang dibuat menggunakan perangkat lunak MSC Marc Mentat dengan
obyek penelitian PLTN AP1000. Pada belokan pipa 300
pressure drop yang terjadi sebesar 27.899 Pa
sedangkan pada sudut belokan 900
adalah 189.190 Pa.
Kata kunci: pressure drop, variasi belokan, hot leg, simulasi, pemodelan
ABSTRACT
PRESSURE DROP ANALYSIS ON PIPE BEND VARIATION. Hot leg pipe is one of the primary coolant
in a nuclear power reactor pressurized water reactor type.One the form is the AP1000 power reactor that
use the hot leg pipe with water pressure anda temperature and in the pipe 15,6 MPa and 3210C.Existence of
pipe bends to provide low flow path existence and flexible to accommodate the expansion of the difference
between cold leg and hot leg pipe.Energy losses in the flow in the pipe is partly because of friction with the
water pipe wall, the diameter changes and due to the bends.Usually used angle bend pipe industry is 300,
450, 600, and 900 but at the hot leg pipe using a 510 angle. The purpose of this research is to analyze the
difference in pressure loss (pressure drop) that occur in the flow in the pipe due to pipe bends with some
variation of angle bend pipe by means of simulation by modeling. The method used is the finite element
modeling are made using software MSC Marc Mentat with research object NPP AP1000.At the bend pipe
300 pressure drop that occurs at 27 899 Pa., while on the bend angle 900is 189 190 Pa
Keywords: pressure drop, variation bends, hot leg, simulation, modeling
