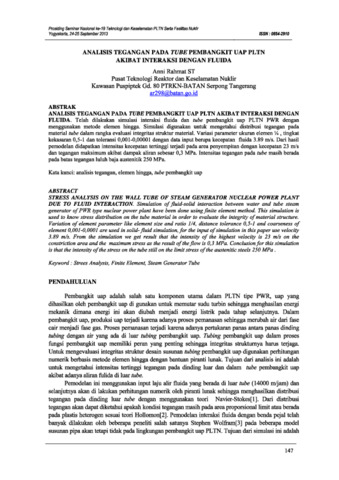

ANALISIS TEGANGAN PADA TUBE PEMBANGKIT UAP PLTN AKIBAT INTERAKSI DENGAN FLUIDA

ABSTRAK
ANALISIS TEGANGAN PADA TUBE PEMBANGKIT UAP PLTN AKIBAT INTERAKSI DENGAN
FLUIDA. Telah dilakukan simulasi interaksi fluida dan tube pembangkit uap PLTN PWR dengan
menggunakan metode elemen hingga. Simulasi digunakan untuk mengetahui distribusi tegangan pada
material tube dalam rangka evaluasi integritas struktur material. Variasi parameter ukuran elemen ¼ , tingkat
kekasaran 0,5-1 dan toleransi 0,001-0,00001 dengan data input berupa kecepatan fluida 3.89 m/s. Dari hasil
pemodelan didapatkan intensitas kecepatan tertinggi terjadi pada area penyempitan dengan kecepatan 23 m/s
dan tegangan maksimum akibat dampak aliran sebesar 0,3 MPa. Intensitas tegangan pada tube masih berada
pada batas tegangan luluh baja austenitik 250 MPa.
Kata kunci: analisis tegangan, elemen hingga, tube pembangkit uap
ABSTRACT
STRESS ANALYSIS ON THE WALL TUBE OF STEAM GENERATOR NUCLEAR POWER PLANT
DUE TO FLUID INTERACTION. Simulation of fluid-solid interaction between water and tube steam
generator of PWR type nuclear power plant have been done using finite element method. This simulation is
used to know stress distribution on the tube material in order to evaluate the integrity of material structure.
Variation of element parameter like element size and ratio 1/4, distance tolerance 0,5-1 and coarseness of
element 0,001-0,0001 are used in solid- fluid simulation, for the input of simulation in this paper use velocity
3.89 m/s. From the simulation we get result that the intensity of the highest velocity is 23 m/s on the
constriction area and the maximum stress as the result of the flow is 0,3 MPa. Conclusion for this simulation
is that the intensity of the stress on the tube still on the limit stress of the austenitic steels 250 MPa .
Keyword : Strees Analysis, Finite Element, Steam Generator Tube
