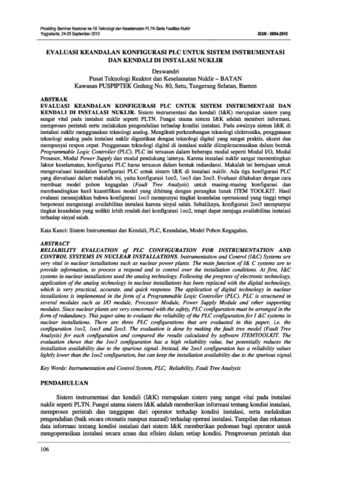

EVALUASI KEANDALAN KONFIGURASI PLC UNTUK SISTEM INSTRUMENTASI DAN KENDALI DI INSTALASI NUKLIR

ABSTRAK
EVALUASI KEANDALAN KONFIGURASI PLC UNTUK SISTEM INSTRUMENTASI DAN
KENDALI DI INSTALASI NUKLIR. Sistem instrumentasi dan kendali (I&K) merupakan sistem yang
sangat vital pada instalasi nuklir seperti PLTN. Fungsi utama sistem I&K adalah memberi informasi,
memproses perintah serta melakukan pengendalian terhadap kondisi instalasi. Pada awalnya sistem I&K di
instalasi nuklir menggunakan teknologi analog. Mengikuti perkembangan teknologi elektronika, penggunaan
teknologi analog pada instalasi nuklir digantikan dengan teknologi digital yang sangat praktis, akurat dan
mempunyai respon cepat. Penggunaan teknologi digital di instalasi nuklir diimplementasikan dalam bentuk
Programmable Logic Controller (PLC). PLC ini tersusun dalam beberapa modul seperti Modul I/O, Modul
Prosesor, Modul Power Supply dan modul pendukung lainnya. Karena instalasi nuklir sangat mementingkan
faktor keselamatan, konfigurasi PLC harus tersusun dalam bentuk redundansi. Makalah ini bertujuan untuk
mengevaluasi keandalan konfigurasi PLC untuk sistem I&K di instalasi nuklir. Ada tiga konfigurasi PLC
yang dievaluasi dalam makalah ini, yaitu konfigurasi 1oo2, 1oo3 dan 2oo3. Evaluasi dilakukan dengan cara
membuat model pohon kegagalan (Fault Tree Analysis) untuk masing-masing konfigurasi dan
membandingkan hasil kuantifikasi model yang dihitung dengan perangkat lunak ITEM TOOLKIT. Hasil
evaluasi menunjukkan bahwa konfigurasi 1oo3 mempunyai tingkat keandalan operasional yang tinggi tetapi
berpotensi mengurangi availabilitas instalasi karena sinyal salah. Sebaliknya, konfigurasi 2oo3 mempunyai
tingkat keandalan yang sedikit lebih rendah dari konfigurasi 1oo2, tetapi dapat menjaga availabilitas instalasi
terhadap sinyal salah.
Kata Kunci: Sistem Instrumentasi dan Kendali, PLC, Keandalan, Model Pohon Kegagalan.
ABSTRACT
RELIABILITY EVALUATION of PLC CONFIGURATION FOR INSTRUMENTATION AND
CONTROL SYSTEMS IN NUCLEAR INSTALLATIONS. Instrumentation and Control (I&C) Systems are
very vital in nuclear installations such as nuclear power plants. The main function of I& C systems are to
provide information, to process a respond and to control over the installation conditions. At first, I&C
systems in nuclear installations used the analog technology. Following the progress of electronic technology,
application of the analog technology in nuclear installations has been replaced with the digital technology,
which is very practical, accurate, and quick response. The application of digital technology in nuclear
installations is implemented in the form of a Programmable Logic Controller (PLC). PLC is structured in
several modules such as I/O module, Processor Module, Power Supply Module and other supporting
modules. Since nuclear plants are very concerned with the safety, PLC configuration must be arranged in the
form of redundancy. This paper aims to evaluate the reliability of the PLC configuration for I &C systems in
nuclear installations. There are three PLC configurations that are evaluated in this paper, i.e. the
configuration 1oo2, 1oo3 and 2oo3. The evaluation is done by making the fault tree model (Fault Tree
Analysis) for each configuration and compared the results calculated by software ITEMTOOLKIT. The
evaluation shows that the 1oo3 configuration has a high reliability value, but potentially reduces the
installation availability due to the spurious signal. Instead, the 2oo3 configuration has a reliability values
lightly lower than the 1oo2 configuration, but can keep the installation availability due to the spurious signal.
Key Words: Instrumentation and Control System, PLC, Reliability, Fault Tree Analysis
