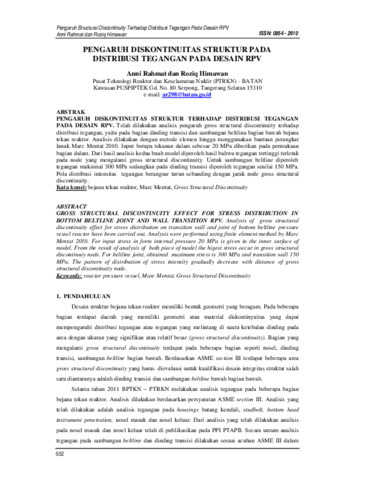

PENGARUH DISKONTINUITAS STRUKTUR PADA DISTRIBUSI TEGANGAN PADA DESAIN RPV

ABSTRAK
PENGARUH DISKONTINUITAS STRUKTUR TERHADAP DISTRIBUSI TEGANGAN
PADA DESAIN RPV. Telah dilakukan analisis pengaruh gross structural discontinuity terhadap
distribusi tegangan, yaitu pada bagian dinding transisi dan sambungan beltlina bagian bawah bejana
tekan reaktor. Analisis dilakukan dengan metode elemen hingga menggunakan bantuan perangkat
lunak Marc Mentat 2010. Input berupa tekanan dalam sebesar 20 MPa diberikan pada permukaan
bagian dalam. Dari hasil analisis kedua buah model diperoleh hasil bahwa tegangan tertinggi terletak
pada node yang mengalami gross structural discontinuity. Untuk sambungan beltline diperoleh
tegangan maksimal 300 MPa sedangkan pada dinding transisi diperoleh tegangan senilai 150 MPa.
Pola distribusi intensitas tegangan berangsur turun sebanding dengan jarak node gross structural
discontinuity.
Kata kunci: bejana tekan reaktor, Marc Mentat, Gross Structural Discontinuity
ABSTRACT
GROSS STRUCTURAL DISCONTINUITY EFFECT FOR STRESS DISTRIBUTION IN
BOTTOM BELTLINE JOINT AND WALL TRANSITION RPV. Analysis of gross structural
discontinuity effect for stress distribution on transition wall and joint of bottom beltline pressure
vessel reactor have been carried out. Analysis were performed using finite element method by Marc
Mentat 2010. For input stress in form internal pressure 20 MPa is given in the inner surface of
model. From the result of analysis of both piece of model the higest stress occur in gross structural
discontinuiy node. For beltline joint, obtained maximum stress is 300 MPa and transition wall 150
MPa. The pattern of distribution of stress intensity gradually decrease with distance of gross
structural discontinuity node.
Keywords: reactor pressure vessel, Marc Mentat, Gross Structural Discontinuit
