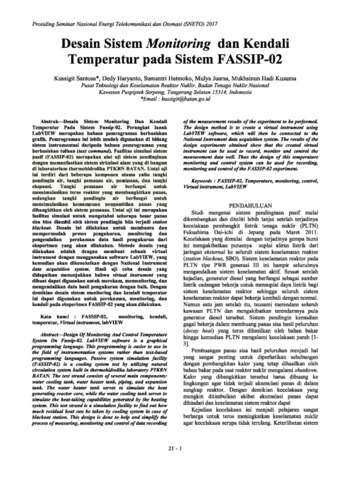

Desain Sistem Monitoring dan Kendali Temperatur pada Sistem FASSIP-02

Abstrak—Desain Sistem Monitoring Dan Kendali
Temperatur Pada Sistem Fassip-02. Perangkat lunak
LabVIEW merupakan bahasa pemrograman berbasiskan
grafik. Pemrograman ini lebih mudah digunakan di bidang
sistem instrumentasi daripada bahasa pemrograman yang
berbasiskan tulisan (text command). Fasilitas simulasi sistem
pasif (FASSIP-02) merupakan alat uji sistem pendinginan
dengan memanfaatkan sistem sirkulasi alam yang di bangun
di laboratorium thermohidrolika PTKRN BATAN. Untai uji
ini terdiri dari beberapa komponen utama yaitu tangki
pendingin air, tangki pemanas air, pemipaan, dan tangki
ekspansi. Tangki pemanas air berfungsi untuk
mensimulasikan teras reaktor yang membangkitkan panas,
sedangkan tangki pendingin air berfungsi untuk
mensimulasikan kemampuan pengambilan panas yang
dibangkitkan oleh sistem pemanas. Untai uji ini merupakan
fasilitas simulasi untuk mengetahui seberapa besar panas
sisa bisa diambil oleh sistem pendingin bila terjadi station
blackout. Desain ini dilakukan untuk membantu dan
mempermudah proses pengukuran, monitoring dan
pengendalian perekaman data hasil pengukuran dari
eksperimen yang akan dilakukan. Metode desain yang
dilakukan adalah dengan membuat sebuah virtual
instrument dengan menggunakan software LabVIEW, yang
kemudian akan dikoneksikan dengan National Instrument
data acquisition system. Hasil uji coba desain yang
didapatkan menunjukkan bahwa virtual instrument yang
dibuat dapat digunakan untuk merekam, memonitoring, dan
mengendalikan data hasil pengukuran dengan baik. Dengan
demikian desain sistem monitoring dan kendali temperatur
ini dapat digunakan untuk perekaman, monitoring, dan
kendali pada eksperimen FASSIP-02 yang akan dilakukan.
Kata kunci : FASSIP-02, monitoring, kendali,
temperatur, Virtual instrument, labVIEW
Abstract—Design Of Monitoring And Control Temperature
System On Fassip-02. LabVIEW software is a graphical
programming language. This programming is easier to use in
the field of instrumentation systems rather than text-based
programming languages. Passive system simulation facility
(FASSIP-02) is a cooling system test by utilizing natural
circulation system built in thermohidrolika laboratory PTKRN
BATAN. The test strand consists of several main components:
water cooling tank, water heater tank, piping, and expansion
tank. The water heater tank serves to simulate the heat
generating reactor core, while the water cooling tank serves to
simulate the heat-taking capabilities generated by the heating
system. This test strand is a simulation facility to find out how
much residual heat can be taken by cooling system in case of
blackout station. This design is done to help and simplify the
process of measuring, monitoring and control of data recording
of the measurement results of the experiment to be performed.
The design method is to create a virtual instrument using
LabVIEW software, which will then be connected to the
National Instrument data acquisition system. The results of the
design experiments obtained show that the created virtual
instrument can be used to record, monitor and control the
measurement data well. Thus the design of this temperature
monitoring and control system can be used for recording,
monitoring and control of the FASSIP-02 experiment.
Keywords : FASSIP-02, Temperature, monitoring, control,
Virtual instrument, LabVIEW
