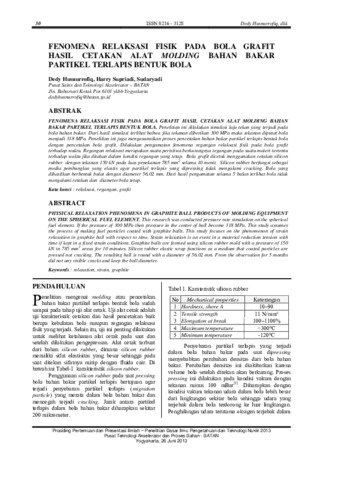

FENOMENA RELAKSASI FISIK PADA BOLA GRAFIT HASIL CETAKAN ALAT MOLDING BAHAN BAKAR PARTIKEL TERLAPIS BENTUK BOLA

FENOMENA RELAKSASI FISIK PADA BOLA GRAFIT HASIL CETAKAN ALAT MOLDING BAHAN
BAKAR PARTIKEL TERLAPIS BENTUK BOLA. Penelitian ini dilakukan simulasi laju tekan yang terjadi pada
bola bahan bakar. Dari hasil simulasi terlihat bahwa jika tekanan diberikan 300 MPa maka tekanan dipusat bola
menjadi 318 MPa. Penelitian ini juga mengasumsikan proses pencetakan bahan bakar partikel terlapis bentuk bola
dengan pencetakan bola grafit. Dilakukan pengamatan fenomena regangan relaksasi fisik pada bola grafit
terhadap waktu. Regangan relaksasi merupakan suatu peristiwa berkurangnya tegangan pada suatu materi tertentu
terhadap waktu jika ditahan dalam kondisi regangan yang tetap. Bola grafit dicetak menggunakan cetakan silicon
rubber dengan tekanan 150 kN pada luas penekanan 785 mm2 selama 10 menit. Silicon rubber berfungsi sebagai
media pembungkus yang elastis agar partikel terlapis yang dipressing tidak mengalami cracking. Bola yang
dihasilkan berbentuk bulat dengan diameter 56.02 mm. Dari hasil pengamatan selama 5 bulan terlihat bola tidak
mengalami retakan dan diameter bola tetap.
