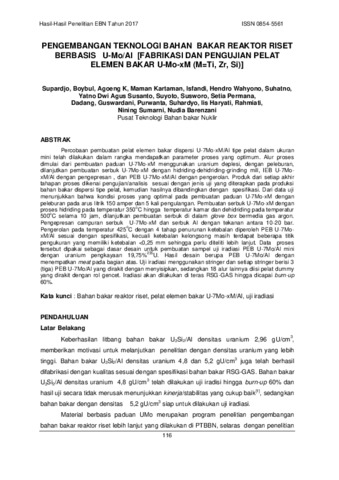

PENGEMBANGAN TEKNOLOGI BAHAN BAKAR REAKTOR RISET BERBASIS U-Mo/Al [FABRIKASI DAN PENGUJIAN PELAT ELEMEN BAKAR U-Mo-xM (M=Ti, Zr, Si)]

ABSTRAK
Percobaan pembuatan pelat elemen bakar dispersi U-7Mo-xM/Al tipe pelat dalam ukuran mini telah dilakukan dalam rangka mendapatkan parameter proses yang optimum. Alur proses dimulai dari pembuatan paduan U-7Mo-xM menggunakan uranium deplesi, dengan peleburan, dilanjutkan pembuatan serbuk U-7Mo-xM dengan hidriding-dehidriding-grinding mill, IEB U-7Mo-xM/Al dengan pengepresan , dan PEB U-7Mo-xM/Al dengan pengerolan. Produk dari setiap akhir tahapan proses dikenai pengujian/analisis sesuai dengan jenis uji yang diterapkan pada produksi bahan bakar dispersi tipe pelat, kemudian hasilnya dibandingkan dengan spesifikasi. Dari data uji menunjukkan bahwa kondisi proses yang optimal pada pembuatan paduan U-7Mo-xM dengan peleburan pada arus litrik 150 amper dan 5 kali pengulangan. Pembuatan serbuk U-7Mo-xM dengan proses hidriding pada temperatur 350oC hingga temperatur kamar dan dehidriding pada temperatur 500oC selama 10 jam, dilanjutkan pembuatan serbuk di dalam glove box bermedia gas argon. Pengepresan campuran serbuk U-7Mo-xM dan serbuk Al dengan tekanan antara 10-20 bar. Pengerolan pada temperatur 425oC dengan 4 tahap penurunan ketebalan diperoleh PEB U-7Mo-xM/Al sesuai dengan spesifikasi, kecuali ketebalan kelongsong masih terdapat beberapa titik pengukuran yang memiliki ketebalan <0,25 mm sehingga perlu diteliti lebih lanjut. Data proses tersebut dipakai sebagai dasar desain untuk pembuatan sampel uji iradiasi PEB U-7Mo/Al mini dengan uranium pengkayaan 19,75%235U. Hasil desain berupa PEB U-7Mo/Al dengan menempatkan meat pada bagian atas. Uji iradiasi menggunakan stringer dan setiap stringer berisi 3 (tiga) PEB U-7Mo/Al yang dirakit dengan menyisipkan, sedangkan 18 alur lainnya diisi pelat dummy yang dirakit dengan rol gencet. Iradiasi akan dilakukan di teras RSG-GAS hingga dicapai burn-up 60%.

Kata kunci : Bahan bakar reaktor riset, pelat elemen bakar U-7Mo-xM/Al, uji iradiasi
