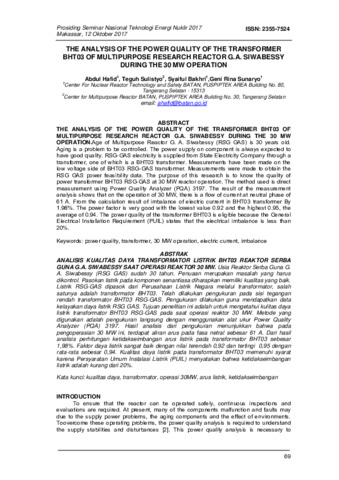

THE ANALYSIS OF THE POWER QUALITY OF THE TRANSFORMER BHT03 OF MULTIPURPOSE RESEARCH REACTOR G.A. SIWABESSY DURING THE 30MW OPERATION

ABSTRACT
THE ANALYSIS OF THE POWER QUALITY OF THE TRANSFORMER BHT03 OF
MULTIPURPOSE RESEARCH REACTOR G.A. SIWABESSY DURING THE 30 MW
OPERATION.Age of Multipurpose Reactor G. A. Siwabessy (RSG GAS) is 30 years old.
Aging is a problem to be controlled. The power supply on component is always expected to
have good quality. RSG-GAS electricity is supplied from State Electricity Company through a
transformer, one of which is a BHT03 transformer. Measurements have been made on the
low voltage side of BHT03 RSG-GAS transformer. Measurements were made to obtain the
RSG GAS power feasibility data. The purpose of this research is to know the quality of
power transformer BHT03 RSG-GAS at 30 MW reactor operation. The method used is direct
measurement using Power Quality Analyzer (PQA) 3197. The result of the measurement
analysis shows that on the operation of 30 MW, there is a flow of current at neutral phase of
61 A. From the calculation result of imbalance of electric current in BHT03 transformer By
1.98%. The power factor is very good with the lowest value 0.92 and the highest 0.95, the
average of 0.94. The power quality of the transformer BHT03 is eligible because the General
Electrical Installation Requirement (PUIL) states that the electrical imbalance is less than
20%.
Keywords: power quality, transformer, 30 MW operation, electric current, imbalance
ABSTRAK
ANALISIS KUALITAS DAYA TRANSFORMATOR LISTRIK BHT03 REAKTOR SERBA
GUNA G.A. SIWABESSY SAAT OPERASI REAKTOR 30 MW. Usia Reaktor Serba Guna G.
A. Siwabessy (RSG GAS) sudah 30 tahun. Penuaan merupakan masalah yang harus
dikontrol. Pasokan listrik pada komponen senantiasa diharapkan memiliki kualitas yang baik.
Listrik RSG-GAS dipasok dari Perusahaan Listrik Negara melalui transformator, salah
satunya adalah transformator BHT03. Telah dilakukan pengukuran pada sisi tegangan
rendah transformator BHT03 RSG-GAS. Pengukuran dilakukan guna mendapatkan data
kelayakan daya listrik RSG GAS. Tujuan penelitian ini adalah untuk mengetahui kulitas daya
listrik transformator BHT03 RSG-GAS pada saat operasi reaktor 30 MW. Metode yang
digunakan adalah pengukuran langsung dengan menggunakan alat ukur Power Quality
Analyzer (PQA) 3197. Hasil analisis dari pengukuran menunjukkan bahwa pada
pengoperasian 30 MW ini, terdapat aliran arus pada fasa netral sebesar 61 A. Dari hasil
analisis perhitungan ketidakseimbangan arus listrik pada transformator BHT03 sebesar
1,98%. Faktor daya listrik sangat baik dengan nilai terendah 0,92 dan tertingi 0,95 dengan
rata-rata sebesar 0,94. Kualitas daya listrik pada transformator BHT03 memenuhi syarat
karena Persyaratan Umum Instalasi Listrik (PUIL) menyatakan bahwa ketidakseimbangan
listrik adalah kurang dari 20%.
Kata kunci: kualitas daya, transformator, operasi 30MW, arus listrik, ketidakseimbangan
