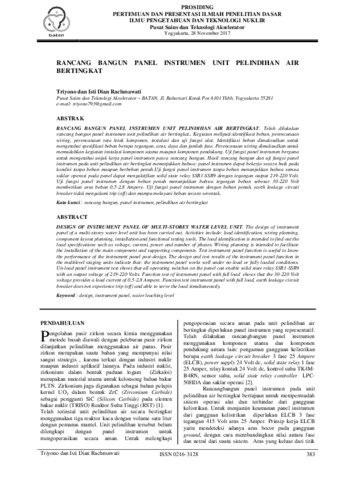

RANCANG BANGUN PANEL INSTRUMEN UNIT PELINDIHAN AIR BERTINGKAT

RANCANG BANGUN PANEL INSTRUMEN UNIT PELINDIHAN AIR BERTINGKAT. Telah dilakukan
rancang bangun panel instrumen unit pelindihan air bertingkat.. Kegiatan meliputi:identifikasi beban, perencanaan
wiring, perencanaan tata letak komponen, instalasi dan uji fungsi alat. Identifikasi beban dimaksudkan untuk
mengetahui spesifikasi beban berupa tegangan, arus, daya dan jumlah fase. Perencanaan wiring dimaksudkan untuk
memudahkan kegiatan instalasi komponen utama maupun komponen pendukung. Uji fungsi panel instrumen berguna
untuk mengetahui unjuk kerja panel instrumen pasca rancang bangun. Hasil rancang bangun dan uji fungsi panel
instrumen pada unit pelindihan air bertingkat menunjukkan bahwa: panel instrumen dapat bekerja secara baik pada
kondisi tanpa beban maupun berbeban penuh.Uji fungsi panel instrumen tanpa beban menunjukkan bahwa semua
saklar operasi pada panel dapat mengaktifkan solid state relay SSR1-SSR9 dengan tegangan output 219-220 Volt.
Uji fungsi panel instrumen dengan beban penuh menunjukkan bahwa tegangan beban sebesar 30-220 Volt
memberikan arus beban 0,5-2,8 Ampere. Uji fungsi panel instrumen dengan beban penuh, earth leakage circuit
breaker tidak mengalami trip (off) dan mampu melayani beban secara serentak.
