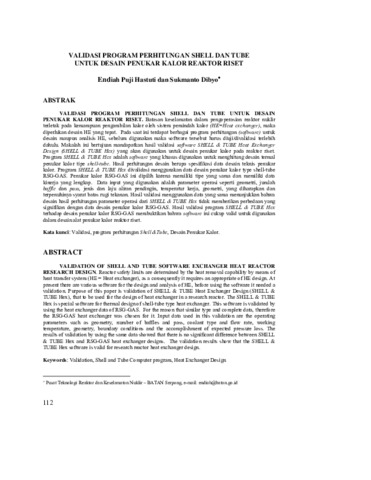

VALIDASI PROGRAM PERHITUNGAN SHELL DAN TUBE UNTUK DESAIN PENUKAR KALOR REAKTOR RISET

VALIDASI PROGRAM PERHITUNGAN SHELL DAN TUBE UNTUK DESAIN
PENUKAR KALOR REAKTOR RISET. Batasan keselamatan dalam pengoperasian reaktor nuklir
terletak pada kemampuan pengambilan kalor oleh sistem pemindah kalor (HE=Heat exchanger), maka
diperlukan desain HE yang tepat. Pada saat ini terdapat berbagai program perhitungan (software) untuk
desain maupun analisis HE, sebelum digunakan maka software tersebut harus diuji/divalidasi terlebih
dahulu. Makalah ini bertujuan mandapatkan hasil validasi software SHELL & TUBE Heat Exchanger
Design (SHELL & TUBE Hex) yang akan digunakan untuk desain penukar kalor pada reaktor riset.
Program SHELL & TUBE Hex adalah software yang khusus digunakan untuk menghitung desain termal
penukar kalor tipe shell-tube. Hasil perhitungan desain berupa spesifikasi data desain teknis penukar
kalor. Program SHELL & TUBE Hex divalidasi menggunakan data desain penukar kalor type shell-tube
RSG-GAS. Penukar kalor RSG-GAS ini dipilih karena memiliki tipe yang sama dan memiliki data
kinerja yang lengkap. Data input yang digunakan adalah parameter operasi seperti geometri, jumlah
baffle dan pass, jenis dan laju aliran pendingin, temperatur kerja, geometri, yang diharapkan dan
terpenuhinya syarat batas rugi tekanan. Hasil validasi menggunakan data yang sama menunjukkan bahwa
desain hasil perhitungan parameter operasi dari SHELL & TUBE Hex tidak memberikan perbedaan yang
signifikan dengan data desain penukar kalor RSG-GAS. Hasil validasi program SHELL & TUBE Hex
terhadap desain penukar kalor RSG-GAS membuktikan bahwa software ini cukup valid untuk digunakan
dalam desain alat penukar kalor reaktor riset.
