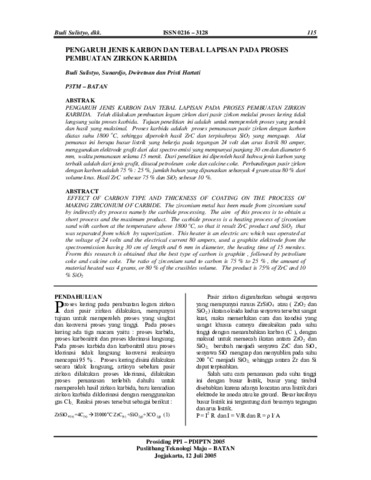

PENGARUH JENIS KARBON DAN TEBAL LAPISAN PADA PROSES PEMBUATAN ZIRKON KARBIDA

PENGARUH JENIS KARBON DAN TEBAL LAPISAN PADA PROSES PEMBUATAN ZIRKON
KARBIDA. Telah dilakukan pembuatan logam zirkon dari pasir zirkon melalui proses kering tidak
langsung yaitu proses karbida. Tujuan penelitian ini adalah untuk memperoleh proses yang pendek
dan hasil yang maksimal. Proses karbida adalah proses pemanasan pasir zirkon dengan karbon
diatas suhu 1800
o
C, sehingga diperoleh hasil ZrC dan terpisahnya SiO
yang menguap. Alat
pemanas ini berupa busur listrik yang bekerja pada tegangan 24 volt dan arus listrik 80 amper,
menggunakan elektrode grafit dari alat spectro emisi yang mempunyai panjang 30 cm dan diameter 6
mm, waktu pemanasan selama 15 menit. Dari penelitian ini diperoleh hasil bahwa jenis karbon yang
terbaik adalah dari jenis grafit, disusul petroleum coke dan calcine coke. Perbandingan pasir zirkon
dengan karbon adalah 75 % : 25 %, jumlah bahan yang dipanaskan sebanyak 4 gram atau 80 % dari
volume krus. Hasil ZrC sebesar 75 % dan SiO
2
2
sebesar 10 %.
