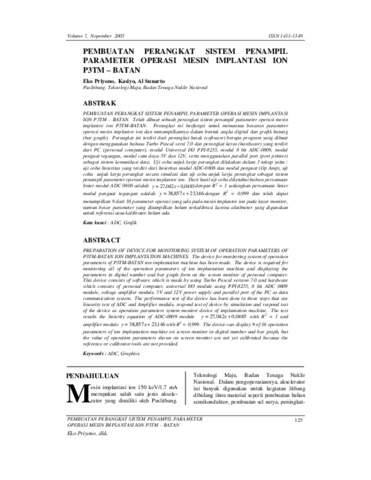

PEMBUATAN PERANGKAT SISTEM PENAMPIL PARAMETER OPERASI MESIN IMPLANTASI ION P3TM – BATAN

PEMBUATAN PERANGKAT SISTEM PENAMPIL PARAMETER OPERASI MESIN IMPLANTASI
ION P3TM – BATAN. Telah dibuat sebuah perangkat sistem penampil parameter operasi mesin
implantor ion P3TM-BATAN. Perangkat ini berfungsi untuk memantau besaran parameter
operasi mesin implantor ion dan menampilkannya dalam bentuk angka digital dan grafik batang
(bar graph). Perangkat ini terdiri dari perangkat lunak (software) berupa program yang dibuat
dengan menggunakan bahasa Turbo Pascal versi 7.0 dan perangkat keras (hardware) yang terdiri
dari PC (personal computer), modul Universal I/O PPI-8255, modul 8 bit ADC-0809, modul
penguat tegangan, modul catu daya 5V dan 12V, serta menggunakan parallel port (port printer)
sebagai sistem komunikasi data. Uji coba unjuk kerja perangkat dilakukan dalam 3 tahap yaitu :
uji coba linieritas yang terdiri dari linieritas modul ADC-0808 dan modul penguat (Op Amp), uji
coba unjuk kerja perangkat secara simulasi dan uji coba unjuk kerja perangkat sebagai sistem
penampil parameter operasi mesin implantor ion. Dari hasil uji coba diketahui bahwa persamaan
linier modul ADC 0808 adalah y = 27,042x + 0,0485 dengan R2 = 1 sedangkan persamaan linier
modul penguat tegangan adalah y = 38,857x + 23,146 dengan R2 = 0,999 dan telah dapat
menampilkan 9 dari 16 parameter operasi yang ada pada mesin implantor ion pada layar monitor,
namun besar parameter yang ditampilkan belum terkalibrasi karena alat/meter yang digunakan
untuk referensi atau kalibrator belum ada.
