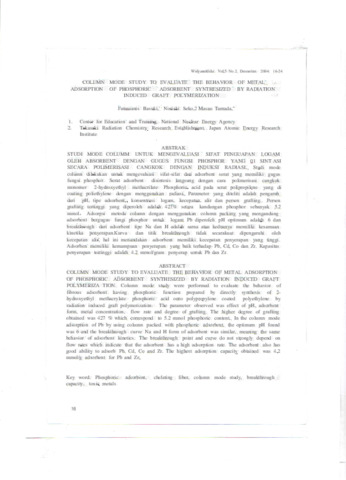

COLUMN MODE STUDY TO EVALUATE THE BEHAVIOR OF METAL ADSORPTION OF PHOSPHORIC ADSORBENT SYNTHESIZED BY RADIATION INDUCED GRAFT POLYMERIZATION

OLEH ABSORBENT DENGAN GUGUS FUNGSI PHOSPHOR YANG 01 SINT ASI
SECARA POLIMERISASI CANGKOK DENGAN INDUKSI RADIASI. Studi mode
column dilakukan untuk mengevaluasi sifat-sifat dari adsorbent serat yang memiliki gugus
fungsi phosphor. Serat adsorbent disintesis langsung dengan cara polimerisasi cangkok
monomer 2-hydroxyethyl methacrilate Phosphoric acid pada serat polipropilene yang di
coating poliethylene dengan menggunakan radiasi. Parameter yang diteliti adalah pengaruh
dari pH, tipe adsorbent, konsentrasi logam, kecepatan alir dan persen grafting. Persen
grafting tertinggi yang diperoleh adalah 427% setara kandungan phosphor sebanyak 5.2
mmol. Adsorpsi metoda column dengan menggunakan column packing yang mengandung
adsorbent bergugus fungi phosphor untuk logam Pb diperoleh pH optimum adalah 6 dan
breakthrough dari adsorbent tipe Na dan H adalah sarna atau keduanya memiliki kesamaan
kinetika penyerapan.Kurva dan titik breakthrough tidak secarakuat dipengaruhi oleh
kecepatan alir, hal ini menandakan adsorbent memiliki kecepatan penyerapan yang tinggi.
Adsorben memiliki kemampuan penyerapan yang baik terhadap Pb, Cd, Co dan Zr. Kapasitas
penyerapan tertinggi adalah 4.2 mrnol/gram penyerap untuk Pb dan Zr.
(COLUMN MODE STUDY TO EVALUATE THE BEHAVIOR OF METAL ADSORPTION
OF PHOSPHORIC ADSORBENT SYNTHESIZED BY RADIATION INDUCED GRAFT
POLYMERIZA TION. Column mode study were performed to evaluate the behavior of
fibrous adsorbent having phosphoric function prepared by directly synthesis of 2-
hydroxyethyl methacrylate phosphoric acid onto polypropylene coated polyethylene by
radiation induced graft polymerization. The parameter observed was effect of pH, adsorbent
form, metal concentration, flow rate and degree of grafting. The higher degree of grafting
obtained was 427 % which correspond to 5.2 mmol phosphoric content. In the column mode
adsorption of Pb by using column packed with phosphoric adsorbent, the optimum pH found
was 6 and the breakthrough curve Na and H form of adsorbent was similar, meaning the same
behavior of adsorbent kinetics. The breakthrough point and curve do not strongly depend on
flow rates which indicate that the adsorbent has a high adsorption rate. The adsorbent also has
good ability to adsorb Pb, Cd, Co and Zr. The highest adsorption capacity obtained was 4.2
mmol/g adsorbent for Pb and Zr.)
