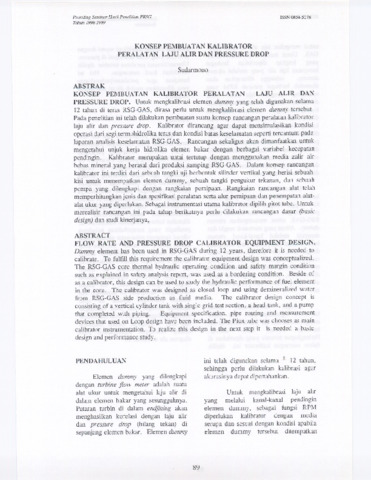

KONSEP PEMBUATAN KALIBRATOR PERALA TAN LAJU ALIR DAN PRESSURE DROP

KONSEP PEMBUATAN KALIBRATOR PERALATAN LAJU ALIR DAN PRESSURE DROP. Untuk mengkalibrasi elemen dummy yang telah digunakan selama 12 tahun di teras RSG-GAS, dirasa perlu untuk mengkalibrasi elemen dummy tersebut. Pada penelitian ini telah dilakukanpembuatan suatu konsep rancangan peralatan kalibrator laju alir dan pressure drop. Kalibrator dirancang agar dapat mensimulasikan kondisi operasidari segitermohidrolikateras dan kondisibatas keselamatanseperti tercantum pada laporan analisis keselamatan RSG-GAS. Rancangan sekaligus akan dimanfaatkan untuk mengetahui unjuk kerja hidrolika elemen bakar dengan berbagai variabel kecepatan pendingin. Kalibrator merupakan untai tertutup dengan menggunakan media zalir air bebas mineral yang berasal dari produksi samping RSG-GAS. Dalam konsep rancangan kalibrator ini terdiri dari sebuah tangki uji berbentuk silinder vertikal yang berisi sebuah kisi untuk menempatkan elemen dummy, sebuah tangki pengukur tekanan, dan sebuah pompa yang dilengkapi dengan rangkaian pemipaan. Rangkaian rancangan alat telah memperhitungkanjenis dan spesifIkasiperalatan serta alur pemipaan dan penempatan alatalatukur yang diperlukan. Sebagaiinstrumentasiutama kalibrator dipilihpilot tube. Untuk merealisir rancangan ini pada lahar berikutnya perlu dilakukan rancangan dasar (basic design)dIDstudikinerjanya,
ABSTRACT FLOW RATE AND PRESSURE DROP CALIBRATOR EQUIPMENT DESIGN. Dummy element has been used in RSG-GAS during 12 years, therefore it is needed to calibrate. To fulfillthis requirementthe calibrator equipment design was conceptualized. The RSG-GAS core thermal hydraulic operating condition and safety margin condition such as explained in safety analysisreport, was used as a bordering condition. Beside of as a calibrator, this design can be used to study the hydraulic performance of fuel element in the core. The calibrator was designed as closed loop and using demineralized water from RSG-GAS side production as t1uid media. The calibrator design concept is consistingof a vertical cylindertank with single grid test section, a head tank, and a pump that completed with piping. Equipment specification, pipe routing and measurement devicesthat used on Loop design have been included. The Pitot tube was chooses as main calibrator instrumentation. To realize this design in the next step it is needed a basic design andperformance study
