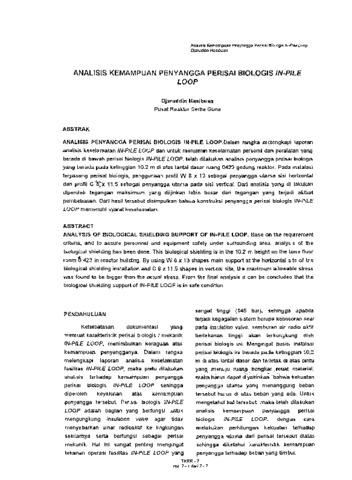

ANALISIS KEMAMPUAN PENYANGGA PERISAI BIOLOGIS IN-PILE LOOP

ABSTRAK
ANALISIS PENYANGGA PERISAI BIOLOGIS IN-PILE LOOP.Dalam rangka melengkapi laporan
analisis keselamatan IN-PILE LOOP dan untuk menjamin keselamatan personil dan peralatan yang
berada di bawah perisai biologis IN-PILE LOOP, telah dilakukan analisis penyangga perisai biologis
yang berada pada ketinggian 10.2 m di atas lantai dasar ruang 0423 gedung reaktor. Pada instalasi
terpasang perisai biologis, penggunaan profil W 8 x 13 sebagai penyangga utama sisi horizontal
dan profil C "'a::x '11.5 sebagai penyangga utama pada sisi vertical. Dari analisis yang di lakukan
diperoleh tegangan maksimum yang diijinkan lebih besar dari tegangan yang terjadi akibat
pembebanan. Dari hasil terse but disimpulkan bahwa konstruksi penyangga perisai biologis IN-PILE
LOOP memenuhi syarat keselamatan.
ABSTRACT
ANALYSIS OF BIOLOGICAL SHIELDING SUPPORT OF IN-PilE lOOP. Base on the requirement
criteria, and to assure personnel and equipment safety under surrounding area, analysis of the
biological shielding has been done. This biological shielding is in the 10.2 m height on the base floor
room t>.423 in reactor building. By using W 8 x 13 shapes main support at the horizontal site of the
biological shielding installation and C 8 x 11.5 shapes in vertical site, the maximum allowable stress
was found to be bigger than the actual stress. From the final analysis it can be concluded that the
biological shielding support of IN-PILE LOOP is in safe condition.
