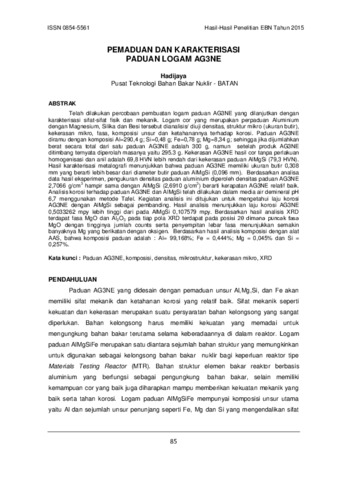

Pemaduan Dan karakterisasi Paduan Logam AG3NE

ABSTRAK
Telah dilakukan percobaan pembuatan logam paduan AG3NE yang dilanjutkan dengan
karakterisasi sifat-sifat fisik dan mekanik. Logam cor yang merupakan perpaduan Aluminium
dengan Magnesium, Silika dan Besi tersebut dianalisis/ diuji densitas, struktur mikro (ukuran butir),
kekerasan mikro, fasa, komposisi unsur dan ketahanannya terhadap korosi. Paduan AG3NE
diramu dengan komposisi Al=290,4 g; Si=0,48 g; Fe=0,78 g; Mg=8,34 g; sehingga jika dijumlahkan
berat secara total dari satu paduan AG3NE adalah 300 g, namun setelah produk AG3NE
ditimbang ternyata diperolah masanya yaitu 295.3 g. Kekerasan AG3NE hasil cor tanpa perlakuan
homogenisasi dan anil adalah 69,8 HVN lebih rendah dari kekerasan paduan AlMgSi (79,3 HVN).
Hasil karakterisasi metalografi menunjukkan bahwa paduan AG3NE memiliki ukuran butir 0,308
mm yang berarti lebih besar dari diameter butir paduan AlMgSi (0,096 mm). Berdasarkan analisa
data hasil eksperimen, pengukuran densitas paduan aluminium diperoleh densitas paduan AG3NE
2,7066 g/cm3 hampir sama dengan AlMgSi (2,6910 g/cm3) berarti kerapatan AG3NE relatif baik.
Analisis korosi terhadap paduan AG3NE dan AlMgSi telah dilakukan dalam media air demineral pH
6,7 menggunakan metode Tafel. Kegiatan analisis ini ditujukan untuk mengetahui laju korosi
AG3NE dengan AlMgSi sebagai pembanding. Hasil analisis menunjukkan laju korosi AG3NE
0,5033262 mpy lebih tinggi dari pada AlMgSi 0,107579 mpy. Berdasarkan hasil analisis XRD
terdapat fasa MgO dan Al2O3 pada tiap pola XRD terdapat pada posisi 2θ dimana puncak fasa
MgO dengan tingginya jumlah counts serta penyempitan lebar fasa menunjukkan semakin
banyaknya Mg yang berikatan dengan oksigen. Berdasarkan hasil analisis komposisi dengan alat
AAS, bahwa komposisi paduan adalah : Al= 99,168%; Fe = 0,444%; Mg = 0,045% dan Si =
0,257%.
Kata kunci : Paduan AG3NE, komposisi, densitas, mikrostruktur, kekerasan mikro, XRD
