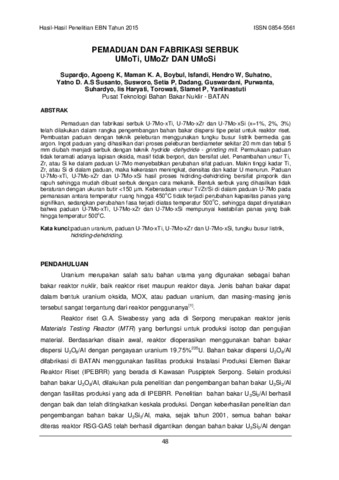

Pemaduan Dan Fabrikasi Serbuk UMoTi, UMoZr Dan UMoSi

ABSTRAK
Pemaduan dan fabrikasi serbuk U-7Mo-xTi, U-7Mo-xZr dan U-7Mo-xSi (x=1%, 2%, 3%)
telah dilakukan dalam rangka pengembangan bahan bakar dispersi tipe pelat untuk reaktor riset.
Pembuatan paduan dengan teknik peleburan menggunakan tungku busur listrik bermedia gas
argon. Ingot paduan yang dihasilkan dari proses peleburan berdiameter sekitar 20 mm dan tebal 5
mm diubah menjadi serbuk dengan teknik hydride -dehydride - grinding mill. Permukaan paduan
tidak teramati adanya lapisan oksida, masif tidak berpori, dan bersifat ulet. Penambahan unsur Ti,
Zr, atau Si ke dalam paduan U-7Mo menyebabkan perubahan sifat paduan. Makin tinggi kadar Ti,
Zr, atau Si di dalam paduan, maka kekerasan meningkat, densitas dan kadar U menurun. Paduan
U-7Mo-xTi, U-7Mo-xZr dan U-7Mo-xSi hasil proses hidriding-dehidriding bersifat piroporik dan
rapuh sehingga mudah dibuat serbuk dengan cara mekanik. Bentuk serbuk yang dihasilkan tidak
beraturan dengan ukuran butir <150 μm. Keberadaan unsur Ti/Zr/Si di dalam paduan U-7Mo pada
pemanasan antara temperatur ruang hingga 450oC tidak terjadi perubahan kapasitas panas yang
signifikan, sedangkan perubahan fasa terjadi diatas temperatur 500oC, sehingga dapat dinyatakan
bahwa paduan U-7Mo-xTi, U-7Mo-xZr dan U-7Mo-xSi mempunyai kestabilan panas yang baik
hingga temperatur 500oC.
Kata kunci:paduan uranium, paduan U-7Mo-xTi, U-7Mo-xZr dan U-7Mo-xSi, tungku busur listrik,
hidriding-dehidriding.
