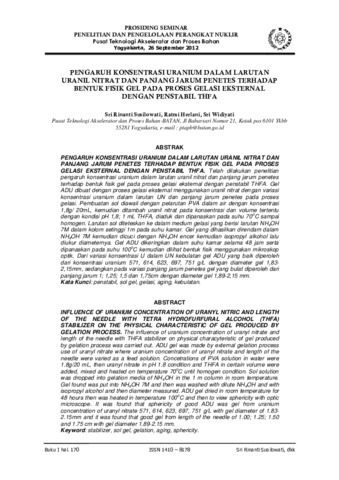

PENGARUH KONSENTRASI URANIUM DALAM LARUTAN URANIL NITRAT DAN PANJANG JARUM PENETES TERHADAP BENTUK FISIK GEL PADA PROSES GELASI EKSTERNAL DENGAN PENSTABIL THFA

PENGARUH KONSENTRASI URANIUM DALAM LARUTAN URANIL NITRAT DAN
PANJANG JARUM PENETES TERHADAP BENTUK FISIK GEL PADA PROSES
GELASI EKSTERNAL DENGAN PENSTABIL THFA. Telah dilakukan penelitian
pengaruh konsentrasi uranium dalam larutan uranil nitrat dan panjang jarum penetes
terhadap bentuk fisik gel pada proses gelasi eksternal dengan penstabil THFA. Gel
ADU dibuat dengan proses gelasi eksternal menggunakan uranil nitrat dengan variasi
konsentrasi uranium dalam larutan UN dan panjang jarum penetes pada proses
gelasi. Pembuatan sol diawali dengan pelarutan PVA dalam air dengan konsentrasi
1,8g/ 20mL, kemudian ditambah uranil nitrat pada konsentrasi dan volume tertentu
dengan kondisi pH 1,8; 1 mL THFA, diaduk dan dipanaskan pada suhu 70
C sampai
homogen. Larutan sol diteteskan ke dalam medium gelasi yang berisi larutan NH
OH
7M dalam kolom setinggi 1m pada suhu kamar. Gel yang dihasilkan direndam dalam
NH
4
OH 7M kemudian dicuci dengan NH
OH encer kemudian isopropyl alkohol lalu
diukur diameternya. Gel ADU dikeringkan dalam suhu kamar selama 48 jam serta
dipanaskan pada suhu 100
o
4
C kemudian dilihat bentuk fisik menggunakan mikroskop
optik. Dari variasi konsentrasi U dalam UN kebulatan gel ADU yang baik diperoleh
dari konsentrasi uranium 571, 614, 623, 697, 751 g/L dengan diameter gel 1,832,15mm,
sedangkan
pada
variasi
panjang
jarum
penetes
gel
yang
bulat
diperoleh
dari

panjang
jarum
1;
1,25;
1,5
dan
1,75cm
dengan
diameter
gel
1,89-2,15
mm.

Kata
Kunci:
penstabil,
sol
gel,
gelasi,
aging,
kebulatan.
