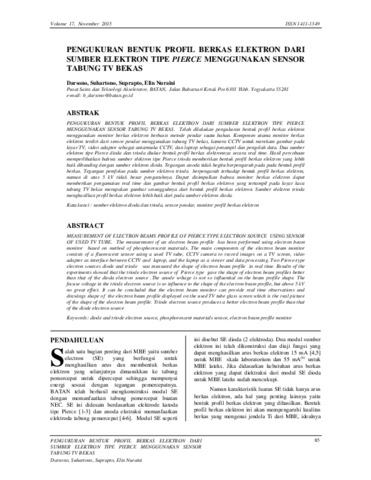

PENGUKURAN BENTUK PROFIL BERKAS ELEKTRON DARI SUMBER ELEKTRON TIPE PIERCE MENGGUNAKAN SENSOR TABUNG TV BEKAS

PENGUKURAN BENTUK PROFIL BERKAS ELEKTRON DARI SUMBER ELEKTRON TIPE PIERCE
MENGGUNAKAN SENSOR TABUNG TV BEKAS. Telah dilakukan pengukuran bentuk profil berkas elektron
menggunakan monitor berkas elektron berbasis metode pendar suatu bahan. Komponen utama monitor berkas
elektron terdiri dari sensor pendar menggunakan tabung TV bekas, kamera CCTV untuk merekam gambar pada
layar TV, video adaptor sebagai antarmuka CCTV, dan laptop sebagai penampil dan pengolah data. Dua sumber
elektron tipe Pierce dioda dan trioda diukur bentuk profil berkas elektronnya secara real time. Hasil percobaan
memperlihatkan bahwa sumber elektron tipe Pierce trioda memberikan bentuk profil berkas elektron yang lebih
baik dibanding dengan sumber elektron dioda. Tegangan anoda tidak begitu berpengaruh pada pada bentuk profil
berkas. Tegangan pemfokus pada sumber elektron trioda berpengaruh terhadap bentuk profil berkas elektron,
namun di atas 5 kV tidak besar pengaruhnya. Dapat disimpulkan bahwa monitor berkas elektron dapat
memberikan pengamatan real time dan gambar bentuk profil berkas elektron yang tertampil pada layar kaca
tabung TV bekas merupakan gambar sesungguhnya dari bentuk profil berkas elektron. Sumber elektron trioda
menghasilkan profil berkas elektron lebih baik dari pada sumber elektron dioda.
Kata kunci : sumber elektron dioda dan trioda, sensor pendar, monitor profil berkas elektron
