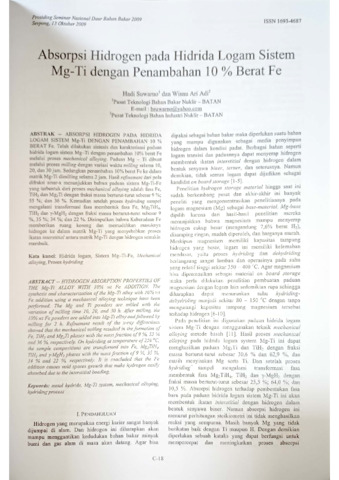

Absorpsi hidrogen pada hidrida logam sistem Mg-Ti dengan penambahan 10% berat Fe

Telah dilakukan sintesis dan karakterisasi paduan logam hidrida logam sistem Mg-Ti dengan penambahan 10% berat Fe melalui proses mechanical alloying. Paduan Mg-Ti dibuat melalui proses milling dengan variasi waktu milling selama 10, 20 dan 30 jam. Sedangkan penambahan berat 10% Fe ke dalam matrik Mg-Ti dimilling selama 2 jam. Hasil refinement dari pola difraksi sinar-x menunjukkan bahwa paduan Mg-Ti-Fe yang terbentuk dari proses mechanical alloying adalah fasa Fe, TiH2 dan Mg2Ti dengan fraksi massa berturut-turut sebesar 9%, 55% dan 36%. Kemudian setelah proses hydriding sampel mengalami transformsai fasa membentuk fasa Fe, Mg2TiH4, TiH2, dan &-MgH2 dengan fraksi massa berturut-turut sebesar 9%, 35%, 34%, dan 22%. Disimpulkan bahwa keberadaan Fe memberikan ruang kosong dan memudahkan masuknya hidrogen ke dalam matrik Mg-Ti yang menyebabkan proses ikatan intersitial antara matrik Mg-Ti dengan hidrogen semakin membaik.
