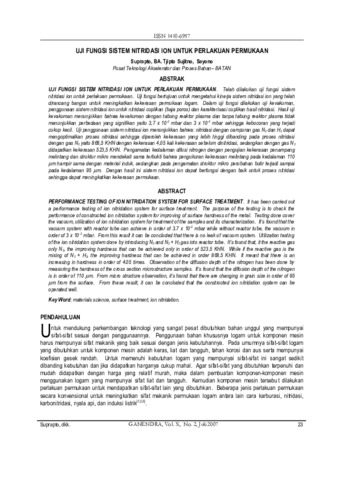

UJI FUNGSI SISTEM NITRIDASI ION UNTUK PERLAKUAN PERMUKAAN

UJI FUNGSI SISTEM NITRIDASI ION UNTUK PERLAKUAN PERMUKAAN. Telah dilakukan uji fungsi sistem
nitridasi ion untuk perlakuan permukaan. Uji fungsi bertujuan untuk mengetahui kinerja sistem nitridasi ion yang telah
dirancang bangun untuk meningkatkan kekerasan permukaan logam. Dalam uji fungsi dilakukan uji kevakuman,
penggunaan sistem nitridasi ion untuk nitridasi cuplikan (baja poros) dan karakterisasi cuplikan hasil nitridasi. Hasil uji
kevakuman menunjukkan bahwa kevakuman dengan tabung reaktor plasma dan tanpa tabung reaktor plasma tidak
menunjukkan perbedaan yang signifikan yaitu 3,7 x 10-2 mbar dan 3 x 10-2 mbar sehingga kebocoran yang terjadi
cukup kecil. Uji penggunaan sistem nitridasi ion menunjukkan bahwa: nitridasi dengan campuran gas N2 dan H2 dapat
mengoptimalkan proses nitridasi sehingga diperoleh kekerasan yang lebih tinggi dibanding pada proses nitridasi
dengan gas N2 yaitu 868,5 KHN dengan kekerasan 4,05 kali kekerasan sebelum dinitridasi, sedangkan dengan gas N2
didapatkan kekerasan 523,5 KHN. Pengamatan kedalaman difusi nitrogen dengan pengujian kekerasan penampang
melintang dan struktur mikro mendekati sama terbukti bahwa pengukuran kekerasan melintang pada kedalaman 110
mm hampir sama dengan material induk, sedangkan pada pengamatan struktur mikro perubahan butir terjadi sampai
pada kedalaman 95 mm. Dengan hasil ini sistem nitridasi ion dapat berfungsi dengan baik untuk proses nitridasi
sehingga dapat meningkatkan kekerasan permukaan.
