Dimensions
DimensionsSuprapto, Suprapto and Sudjatmoko, sudjatmoko and Sujitno, Tjipto (2010) PENGARUH NITRIDASI PLASMA TERHADAP KEKERASAN AISI 304 DAN BAJA KARBON RENDAH. Ganendra, 13 (2). pp. 93-100. ISSN p-ISSN: 1410-6957, e-ISSN: 2503-5029

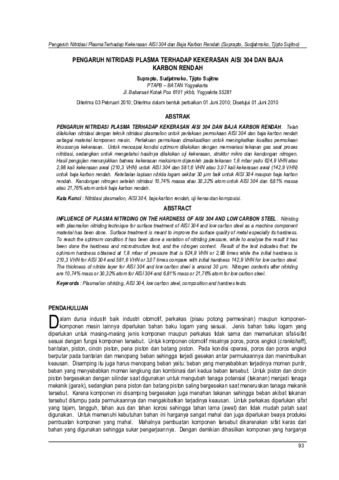

51-103-1-SM.pdf - Published Version
Download (969kB) | Preview
Abstract
PENGARUH NITRIDASI PLASMA TERHADAP KEKERASAN AISI 304 DAN BAJA KARBON RENDAH. Telah
dilakukan nitridasi dengan teknik nitridasi plasma/ion untuk perlakuan permukaan AISI 304 dan baja karbon rendah
sebagai material komponen mesin. Perlakuan permukaan dimaksudkan untuk meningkatkan kualitas permukaan
khususnya kekerasan. Untuk mencapai kondisi optimum dilakukan dengan memvariasi tekanan gas saat proses
nitridasi, sedangkan untuk mengetahui hasilnya dilakukan uji kekerasan, struktur mikro dan kandungan nitrogen.
Hasil pengujian menunjukkan bahwa: kekerasan maksimum diperoleh pada tekanan 1,8 mbar yaitu 624,9 VHN atau
2,98 kali kekerasan awal (210,3 VHN) untuk AISI 304 dan 581,6 VHN atau 3,07 kali kekerasan awal (142,9 VHN)
untuk baja karbon rendah. Ketebalan lapisan nitrida logam sekitar 30 μm baik untuk AISI 304 maupun baja karbon
rendah. Kandungan nitrogen setelah nitridasi 10,74% massa atau 30,32% atom untuk AISI 304 dan 6,81% massa
atau 21,76% atom untuk baja karbon rendah.
Kata Kunci : Nitridasi plasma/ion, AISI 304, baja karbon rendah, uji keras dan komposisi.
| Item Type: | Article |
|---|---|
| Subjects: | Taksonomi BATAN > Rekayasa Perangkat dan Fasilitas Nuklir > Teknologi Proses Fasilitas Nuklir > Proses Non Nuklir Taksonomi BATAN > Rekayasa Perangkat dan Fasilitas Nuklir > Teknologi Proses Fasilitas Nuklir > Proses Non Nuklir |
| Divisions: | BATAN > Pusat Sains dan Teknologi Akselerator IPTEK > BATAN > Pusat Sains dan Teknologi Akselerator |
| Depositing User: | Administrator Repository |
| Date Deposited: | 15 May 2018 08:07 |
| Last Modified: | 02 Jun 2022 02:29 |
| URI: | https://karya.brin.go.id/id/eprint/1714 |
Actions (login required)
- View Item
