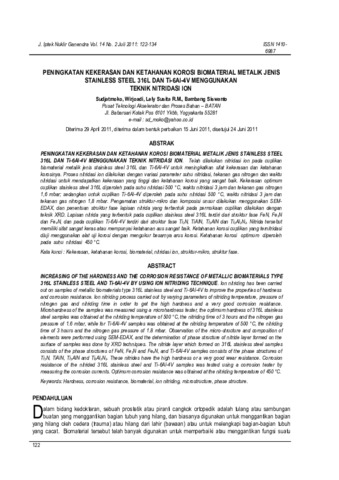

PENINGKATAN KEKERASAN DAN KETAHANAN KOROSI BIOMATERIAL METALIK JENIS STAINLESS STEEL 316L DAN Ti-6Al-4V MENGGUNAKAN TEKNIK NITRIDASI ION

PENINGKATAN KEKERASAN DAN KETAHANAN KOROSI BIOMATERIAL METALIK JENIS STAINLESS STEEL
316L DAN Ti-6Al-4V MENGGUNAKAN TEKNIK NITRIDASI ION. Telah dilakukan nitridasi ion pada cuplikan
biomaterial metalik jenis stainless steel 316L dan Ti-6Al-4V untuk meningkatkan sifat kekerasan dan ketahanan
korosinya. Proses nitridasi ion dilakukan dengan variasi parameter suhu nitridasi, tekanan gas nitrogen dan waktu
nitridasi untuk mendapatkan kekerasan yang tinggi dan ketahanan korosi yang sangat baik. Kekerasan optimum
cuplikan stainless steel 316L diperoleh pada suhu nitridasi 500 oC, waktu nitridasi 3 jam dan tekanan gas nitrogen
1,6 mbar; sedangkan untuk cuplikan Ti-6Al-4V diperoleh pada suhu nitridasi 500 oC, waktu nitridasi 3 jam dan
tekanan gas nitrogen 1,8 mbar. Pengamatan struktur-mikro dan komposisi unsur dilakukan menggunakan SEMEDAX,
dan penentuan struktur fase lapisan nitrida yang terbentuk pada permukaan cuplikan dilakukan dengan
teknik XRD. Lapisan nitrida yang terbentuk pada cuplikan stainless steel 316L terdiri dari struktur fase FeN, Fe2N
dan Fe4N, dan pada cuplikan Ti-6Al-4V terdiri dari struktur fase Ti2N, TiAlN, Ti3AlN dan Ti3Al2N2. Nitrida tersebut memiliki sifat sangat keras atau mempunyai ketahanan aus sangat baik. Ketahanan korosi cuplikan yang ternitridasi diuji menggunakan alat uji korosi dengan mengukur besarnya arus korosi. Ketahanan korosi optimum diperoleh pada suhu nitridasi 450 oC.

Kata kunci : Kekerasan, ketahanan korosi, biomaterial, nitridasi ion, struktur-mikro, struktur fase.
