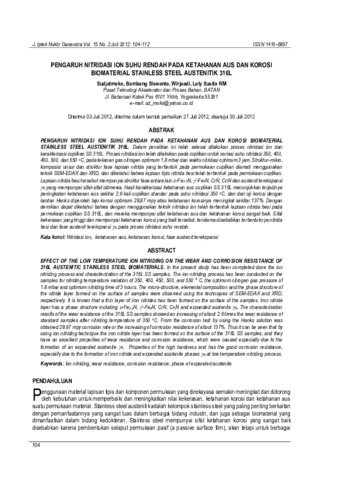

PENGARUH NITRIDASI ION SUHU RENDAH PADA KETAHANAN AUS DAN KOROSI BIOMATERIAL STAINLESS STEEL AUSTENITIK 316L

PENGARUH NITRIDASI ION SUHU RENDAH PADA KETAHANAN AUS DAN KOROSI BIOMATERIAL STAINLESS STEEL AUSTENITIK 316L. Dalam penelitian ini telah selesai dilakukan proses nitridasi ion dan karakterisasi cuplikan SS 316L. Proses nitridasi ion telah dilakukan pada cuplikan untuk variasi suhu nitridasi 350, 400, 450, 500, dan 550 oC, pada tekanan gas nitrogen optimum 1,8 mbar dan waktu nitridasi optimum 3 jam. Struktur-mikro, komposisi unsur dan struktur fase lapisan nitrida yang terbentuk pada permukaan cuplikan diamati menggunakan teknik SEM-EDAX dan XRD, dan diketahui bahwa lapisan tipis nitrida besi telah terbentuk pada permukaan cuplikan. Lapisan nitrida besi tersebut mempunyai struktur fase antara lain -Fe2-3N, ’-Fe4N, CrN, Cr2N dan austenit terekspansi N yang mempunyai sifat-sifat istimewa. Hasil karakterisasi ketahanan aus cuplikan SS 316L menunjukkan terjadinya peningkatan ketahanan aus sekitar 2,6 kali cuplikan standar pada suhu nitridasi 350 oC, dan dari uji korosi dengan larutan Hanks diperoleh laju korosi optimum 29,87 mpy atau ketahanan korosinya meningkat sekitar 137%. Dengan demikian dapat diketahui bahwa dengan menggunakan teknik nitridasi ion telah terbentuk lapisan nitrida besi pada permukaan cuplikan SS 316L, dan mereka mempunyai sifat ketahanan aus dan ketahanan korosi sangat baik. Sifat kekerasan yang tinggi dan mempunyai ketahanan korosi yang baik tersebut, terutama disebabkan terbentuknya nitrida besi dan fase austenit terekspansi N pada proses nitridasi suhu rendah.
