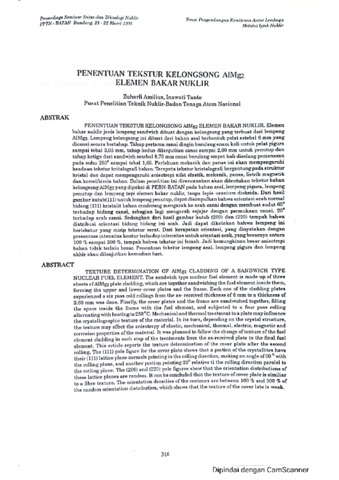

Penentuan tekstur kelongsong AIMg₂ elemen bakar nuklir

Elemen bakar nuklir jenis lempeng sandwich dibuat dengan kelongsong yang terbuat dari lempeng AIMg₂. Lempeng kelongsong ini dibuat dari bahan asal berbentuk pelat setebal 6 mm yang dicanai secara bertahap. Tahap pertama canai dingin berulang enam kali untuk pelat pigura sampai tebal 3,05 mm, tahap kedua dilanjutkan canai sampai 2,60 mm untuk penutup dan tahap ketiga dari sandwich setebal 8,70 mm canai berulang empat kali diselang pemanasan pada suhu 250° sampai tebal 1,65. Perlakuan mekanik dan panas ini akan mempengaruhi keadaan tekstur kristalografi bahan. Ternyata tekstur kristalografi bergantung pada struktur kristal dan dapat mempengaruhi anisotropi sifat elastik, mekanik, panas, listrik magnetik dan korosi/kimia bahan. Dalam penelitian ini direncanakan akan ditentukan tekstur bahan kelongsong AIMg₂ yang dipakai di PEBN-BATAN pada bahan asal, lempeng pigura, lempeng penutup dan lempeng tepi elemen bakar nuklir, tanpa lapis uranium dioksida. Dari hasil gambar kutub (111) untuk lempeng penutup, dapat disimpulkan bahwa orientasi arah normal bidang (111) kristalit bahan cenderung mengarah ke arah canai dengan membuat sudut 60° terhadap bidang canai, sebagian lagi mengarah sejajar dengan permukaan canai, 20° terhadap arah canai. Sedangkan dari hasil gambar kutub (200) dan (220) tampak bahwa distribusi orientasi bidang bidang ini acak. Jadi dapat dikatakan bahwa lempeng ini bertekstur yang mirip tekstur serat. Dari kerapatan orientasi, yang dinyatakan dengan presentase intensitas kontur terhadap intensitas untuk orientasi acak, yang besarnya antara 100 % sampai 300 %, tampak bahwa tekstur ini lemah. Jadi kemungkinan besar anisotropi bahan tidak terlalu besar. Penentuan tekstur lempeng asal, lempeng pigura dan lempeng akhir akan dilanjutkan kemudian hari.
