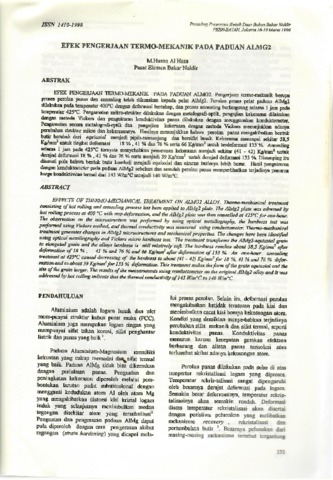

Efek pengerjaan termo-mekanik pada paduan AlMg2

Pengerjaan termo-mekanik berupa proses perolan panas dan annealing telah dikenakan kepada pelat AIMg2. Perolan panas pelat paduan AIMg2 dilakukan pada temperatur 4000C dengan deformasi bertahap, dan proses annealing berlangsung selama I jam pada temperatur 4250C. Pengamatan mikro-struktur dilakukan dengan metalografi-optik, pengujian kekerasan dilakukan dengan metoda Vickers dan pengukuran konduktivitas panas dilakukan dengan menggunakan konduktometer. Pengamatan ecara metalografi-optik dan pengujian kekerasan dengan metoda Vickers menunjukkan adanya perubahan struktur mikro dan kekerasannya. Hasilnya menunjukkan bahwa perolan panas mengakibatkan bentuk butir berubah dari equiaxial menjadi pipih-memanjang dan bersifat lunak. Kekerasan mencapai sekitar 58,5 Kg/mm2 untuk tingkat deformasi 18 % , 41 % dan 76 % serta 66 Kg/mm2 untuk terdeformasi 133 %. Annealing selama 1 jam pada 4250C temyata menyebabkan penurunan kekerasan menjadi sekitar (41 - 42) Kghnm2 untuk derajad deformasi 18 % , 41 % dan 76 % serta menjadi 39 Kg/mm2 untuk derajad deformasi 133 %. Disamping itu diamati pula bahwa bentuk butir kembali menjadi equiaxial dan ukuran butimya lebih besar. Hasil pengukuran dengan konduktometer pada paduan AIMg2 sebelum dan sesudah perolan panas memperlihatkan terjadinya penurun harga konduktivitas tennal dari 143 W/m0C menjadi 140 W/m0C.
