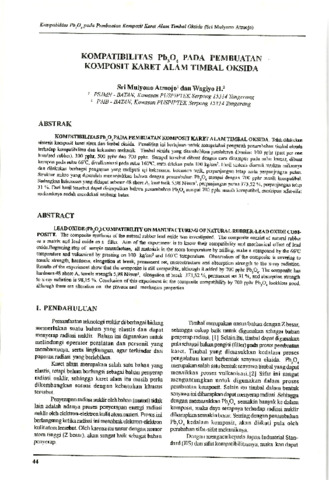

Kompatibilitas Pb₃O₄ pada pembuatan komposit karet alam timbal oksida

Telah dilakukan sintesis komposit karet alam dan timbal oksida. Penelitian ini bertujuan untuk mengetahui pengaruh penambahan timbal oksida terhadap kompatibilitas dan kekuatan mekanik. Timbal oksida vang ditambahkan jumlahnya di variasi 100 pphr (part per one hundred rubber), 300 pphr, 500 pphr dan 700 pphr. Sampel tersebut dibuat dengan cara dicampur pada suhu kamar, dibuat kompon pada suhu 66°C, divulkanisasi pada suhu |60°C, serta ditekan pada 100 kg/cm². Hasil sintesis diamati struktur mikronya dan dilakukan berbagai pengujian yang meliputi uji kekerasan, kekuatan tarik, perpanjangan tetap serta perpanjangan putus.Struktur mikro yang diperoleh menunjukkan bahwa dengan penambahan Pb₃0₄ sampai dengan 700 pphr masih kompatibel.Sedangkan kekerasan yang didapat sebesar 48 shore A. kuat tarik 5.98 N/mm1, perpanjangan putus 373,52 %. perpanjangan tetap 31 V: Dari hasil tersebut dapat disimpulkan bahwa penambahan Pb₃0₄ sampai 700 pphr masih kompatibel, meskipun sifat-sifat mekaniknya sudah mendekati ambang batas.
