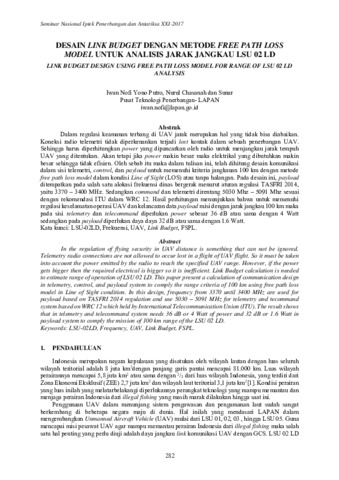

Desain Link Budget Dengan Metode Free Path Loss Model Untuk Analisis Jarak Jangkau LSU 02 LD

Dalam regulasi keamanan terbang di UAV jarak merupakan hal yang tidak bisa diabaikan. Koneksi radio telemetri tidak diperkenankan terjadi lost kontak dalam sebuah penerbangan UAV. Sehingga harus diperhitungkan power yang dipancarkan oleh radio untuk menjangkau jarak tempuh UAV yang ditentukan. Akan tetapi jika power makin besar maka elektrikal yang dibutuhkan makin besar sehingga tidak efisien. Oleh sebab itu maka dalam tulisan ini, telah dihitung desain komunikasi dalam sisi telemetri, control, dan payload untuk memenuhi kriteria jangkauan 100 km dengan metode free path loss model dalam kondisi Line of Sight (LOS) atau tanpa halangan. Pada desain ini, payload ditempatkan pada salah satu alokasi frekuensi dinas bergerak menurut aturan regulasi TASFRI 2014, yaitu 3370 – 3400 MHz. Sedangkan command dan telemetri direntang 5030 Mhz – 5091 Mhz sesuai dengan rekomendasi ITU dalam WRC 12. Hasil perhitungan menunjukkan bahwa untuk memenuhi regulasi keselamatan operasi UAV dan kelancaran data payload misi dengan jarak jangkau 100 km maka pada sisi telemetry dan telecommand diperlukan power sebesar 36 dB atau sama dengan 4 Watt sedangkan pada payload diperlukan daya daya 32 dB atau sama dengan 1.6 Watt.
