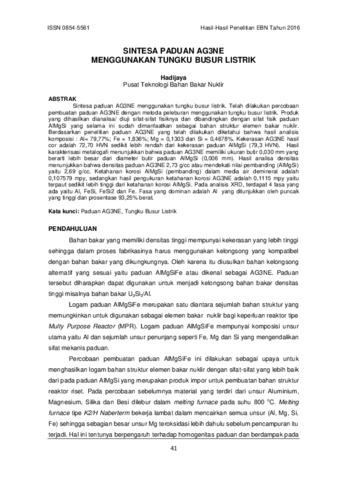

SINTESA PADUAN AG3NE MENGGUNAKAN TUNGKU BUSUR LISTRIK

ABSTRAK
Sintesa paduan AG3NE menggunakan tungku busur listrik. Telah dilakukan percobaan
pembuatan paduan AG3NE dengan metoda peleburan menggunakan tungku busur listrik. Produk
yang dihasilkan dianalisa/ diuji sifat-sifat fisiknya dan dibandingkan dengan sifat fisik paduan
AlMgSi yang selama ini sudah dimanfaatkan sebagai bahan struktur elemen bakar nuklir.
Berdasarkan penelitian paduan AG3NE yang telah dilakukan diketahui bahwa hasil analisis
komposisi : Al= 79,77%; Fe = 1,836%; Mg = 0,1303 dan Si = 0,4678%. Kekerasan AG3NE hasil
cor adalah 72,70 HVN sedikit lebih rendah dari kekerasan paduan AlMgSi (79,3 HVN). Hasil
karakterisasi metalogafi menunjukkan bahwa paduan AG3NE memiliki ukuran butir 0,030 mm yang
berarti lebih besar dari diameter butir paduan AlMgSi (0,006 mm). Hasil analisa densitas
menunjukkan bahwa densitas paduan AG3NE 2,73 g/cc atau mendekati nilai pembanding (AlMgSi)
yaitu 2,69 g/cc. Ketahanan korosi AlMgSi (pembanding) dalam media air demineral adalah
0,107579 mpy, sedangkan hasil pengukuran ketahanan korosi AG3NE adalah 0,1115 mpy yaitu
terpaut sedikit lebih tinggi dari ketahanan korosi AlMgSi. Pada analisis XRD, terdapat 4 fasa yang
ada yaitu Al, FeSi, FeSi2 dan Fe. Fasa yang dominan adalah Al yang ditunjukkan oleh puncak
yang tinggi dan prosentase 93,25% berat.
Kata kunci: Paduan AG3NE, Tungku Busur Listrik
