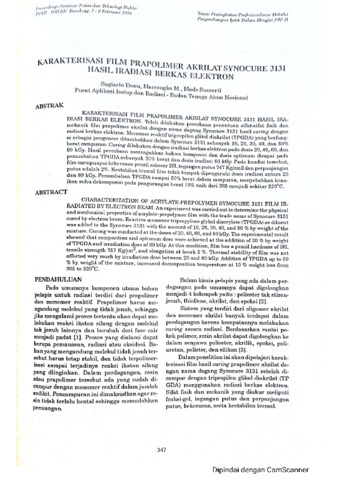

Karakterisasi film prapolimer akrilat synocure 3131 hasil iradiasi berkas elektron

Telah dilakukan percobaan penentuan sifat-sifat fisik dan mekanik film prapolimer akrilat dengan nama dagang synocure 3131 hasil curing dengan radiasi berkas elektron. Monomer reaktif tripropilen glikol diakrilat (TPGDA) yang berfungsi sebagai pengencer ditambahkan dalam synocure 3131 sebanyak 10,20,30,40 dan 50% berat campuran. Curing dilakukan dengan iradiasi berkas elektron pada dosis 20,40,60 dan 80 kGy. Hasil percobaan menunjukkan bahwa komposisi dan dosis optimum dicapai pada penambahan TPGDA sebanyak 30 % berat dan dosis iradiasi 60 kGy. Pada kondisi tersebut, film mempunyai kekerasan pensil sebesar 3H, tegangan putus 747 Kg/cm² dan perpanjangan putus adalah 2%. Kestabilan termal film tidak tampak dipengaruhi dosis iradiasi antara 20 dan 80 kGY. Penambahan TPGDA sampai 50% berat dalam campuran, menyebabkan kenaikan suhu dekomposisi pada pengurangan berat 10% naik dari 305 menjadi sekitar 320°C.
