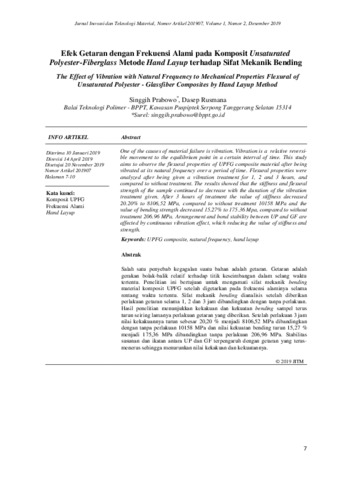

Efek getaran dengan frekuensi alami pada komposit unsaturated polyester-fiberglass metode hand layup terhadap sifat mekanik bending

Salah satu penyebab kegagalan suatu bahan adalah getaran. Getaran adalah gerakan bolak-balik relatif terhadap titik keseimbangan dalam selang waktu tertentu. Penelitian ini bertujuan untuk mengamati sifat mekanik bendingmaterial komposit UPFG setelah digetarkanpada frekuensi alaminya selama rentang waktu tertentu. Sifat mekanik bendingdianalisissetelah diberikan perlakuan getaran selama 1, 2 dan 3 jam dibandingkan dengan tanpa perlakuan. Hasil penelitian menunjukkan kekakuan dan kekuatan bendingsampel terus turun seiring lamanya perlakuan getaran yang diberikan. Setelah perlakuan 3 jam nilai kekakuannyaturun sebesar 20,20% menjadi 8106,52 MPa dibandingkan dengan tanpa perlakuan 10158 MPa dan nilai kekuatan bending turun 15,27% menjadi175,36 MPa dibandingkan tanpa perlakuan 206,96 MPa.Stabilitas susunandan ikatan antara UP dan GF terpengaruh dengangetaran yang terus-menerus sehingga menurunkan nilai kekakuan dan kekuatannya.
